YoloSpatialDetectionNetwork

用于 Yolo 神经网络的空间检测节点。功能类似于 YoloDetectionNetwork 和 SpatialLocationCalculator 的组合。

如何放置

Python

Python
1pipeline = dai.Pipeline()
2yoloSpatial = pipeline.create(dai.node.YoloSpatialDetectionNetwork)

C++

C++
1dai::Pipeline pipeline;
2auto yoloSpatial = pipeline.create<dai::node::YoloSpatialDetectionNetwork>();

输入与输出

配置空间检测

SpatialDetectionNetwork节点的流水线如下图所示：
空间检测节点本质上是检测网络（YoloDetectionNetwork 和 MobileNetDetectionNetwork）以及SpatialLocationCalculator的抽象。它通过将每个检测到的物体的边界框链接到空间位置计算器来工作。过程如下：
检测网络负责在输入帧中检测物体。它输出检测到的物体列表，每个物体由一个边界框、标签和置信度分数表示。
深度图与输入帧对齐。这是必要的，因为DetectionNetwork在输入帧上操作，而SpatialLocationCalculator在深度图上操作。
来自网络的边界框被发送到SpatialLocationCalculator，并根据BoundingBoxScaleFactor进行缩放。这样做是为了确保它包含整个物体。然后，边界框与深度一起用于计算物体的空间坐标。
  • X和Y坐标取自边界框中心。它们基于与帧中心的偏移以及该点的深度计算。
  • 对于深度（Z），考虑缩放边界框（ROI）内的每个像素。这给我们一组深度值，然后取平均值以获得最终深度值。

平均方法

  • 平均值/均值：使用ROI的平均值进行计算。
  • 最小值：使用ROI内的最小值进行计算。
  • 最大值：使用ROI内的最大值进行计算。
  • 众数：使用ROI内最频繁的值进行计算。
  • 中位数：使用ROI内的中位数值进行计算。
默认方法是中位数。

常见错误

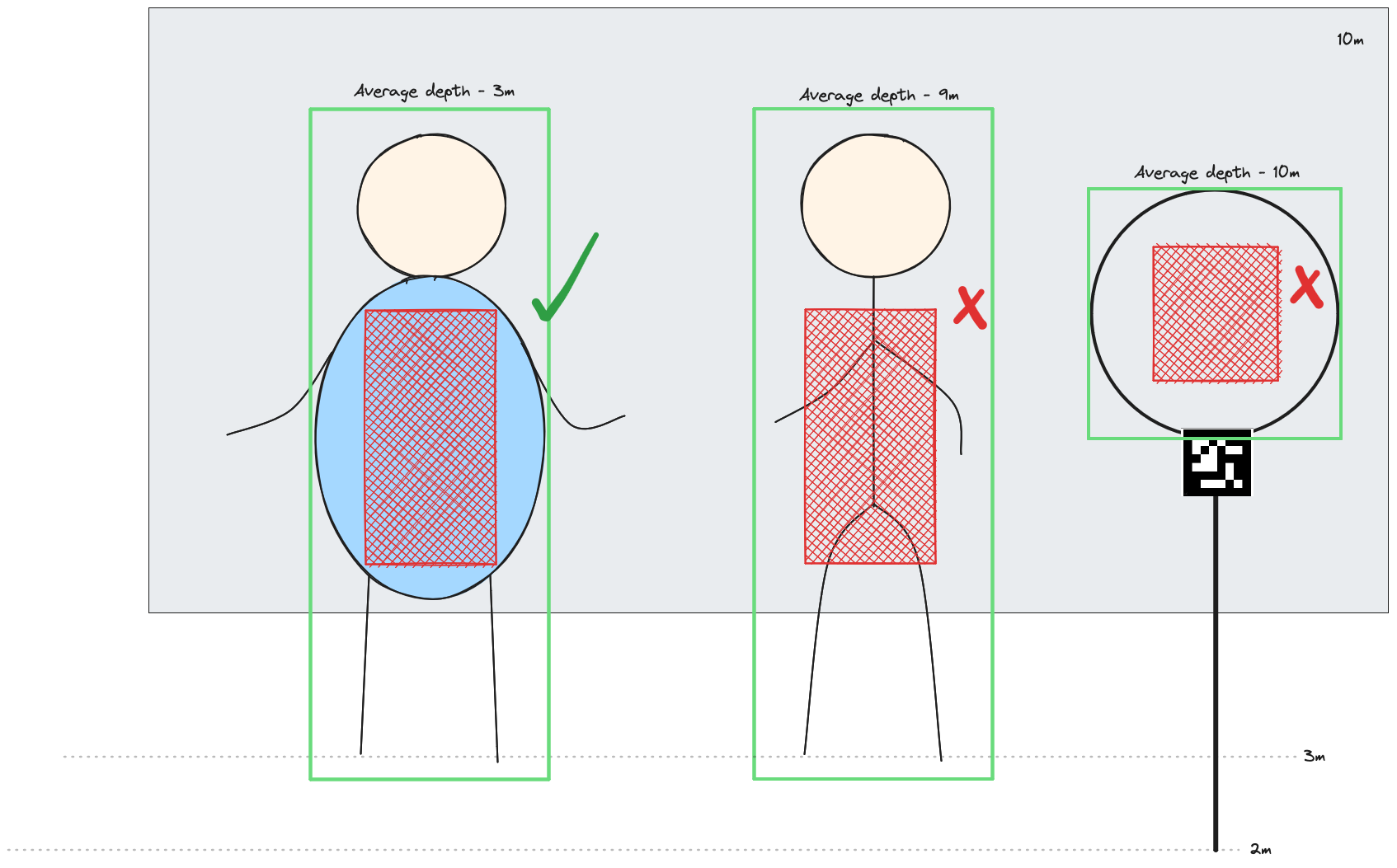

大多数错误源于不正确的边界框重叠。缩放后的边界框可能包含背景部分，这可能会使深度计算产生偏差。
  • 薄物体（如杆）的空间坐标可能不准确，因为边界框中只有一小部分实际位于检测到的物体上。在这种情况下，最好尽可能使用较小的BoundingBoxScaleFactor。
  • 带孔的物体——圈、环等。为了获得正确的深度，边界框应包含整个物体。不使用中位数深度，而是使用最小值深度方法以排除背景。或者，可以设置深度阈值以在静态环境中忽略背景。

用法

Python

Python
1pipeline = dai.Pipeline()
2yoloSpatial = pipeline.create(dai.node.YoloSpatialDetectionNetwork)
3yoloSpatial.setBlobPath(nnBlobPath)
4
5# 空间检测特定参数
6yoloSpatial.setConfidenceThreshold(0.5)
7yoloSpatial.input.setBlocking(False)
8yoloSpatial.setBoundingBoxScaleFactor(0.5)
9yoloSpatial.setDepthLowerThreshold(100) # 最小10厘米
10yoloSpatial.setDepthUpperThreshold(5000) # 最大5米
11
12# Yolo特定参数
13yoloSpatial.setNumClasses(80)
14yoloSpatial.setCoordinateSize(4)
15yoloSpatial.setAnchors([10,14, 23,27, 37,58, 81,82, 135,169, 344,319])
16yoloSpatial.setAnchorMasks({ "side26": [1,2,3], "side13": [3,4,5] })
17yoloSpatial.setIouThreshold(0.5)

C++

C++
1dai::Pipeline pipeline;
2auto yoloSpatial = pipeline.create<dai::node::YoloSpatialDetectionNetwork>();
3yoloSpatial->setBlobPath(nnBlobPath);
4
5// 空间检测特定参数
6yoloSpatial->setConfidenceThreshold(0.5f);
7yoloSpatial->input.setBlocking(false);
8yoloSpatial->setBoundingBoxScaleFactor(0.5);
9yoloSpatial->setDepthLowerThreshold(100); // 最小10厘米
10yoloSpatial->setDepthUpperThreshold(5000); // 最大5米
11
12// yolo特定参数
13yoloSpatial->setNumClasses(80);
14yoloSpatial->setCoordinateSize(4);
15yoloSpatial->setAnchors({10, 14, 23, 27, 37, 58, 81, 82, 135, 169, 344, 319});
16yoloSpatial->setAnchorMasks({{"side13", {3, 4, 5}}, {"side26", {1, 2, 3}}});
17yoloSpatial->setIouThreshold(0.5f);

功能示例

空间坐标系

OAK 相机使用 左手（笛卡尔）坐标系 处理所有空间坐标。
空间坐标系
画面中心为 X、Y 坐标的 0,0 点。向上移动时 Y 值增加，向右移动时 X 值增加。

参考

class

depthai.node.YoloSpatialDetectionNetwork(depthai.node.SpatialDetectionNetwork)

method
method
method
method
method
method
method
method
method
method
