转换

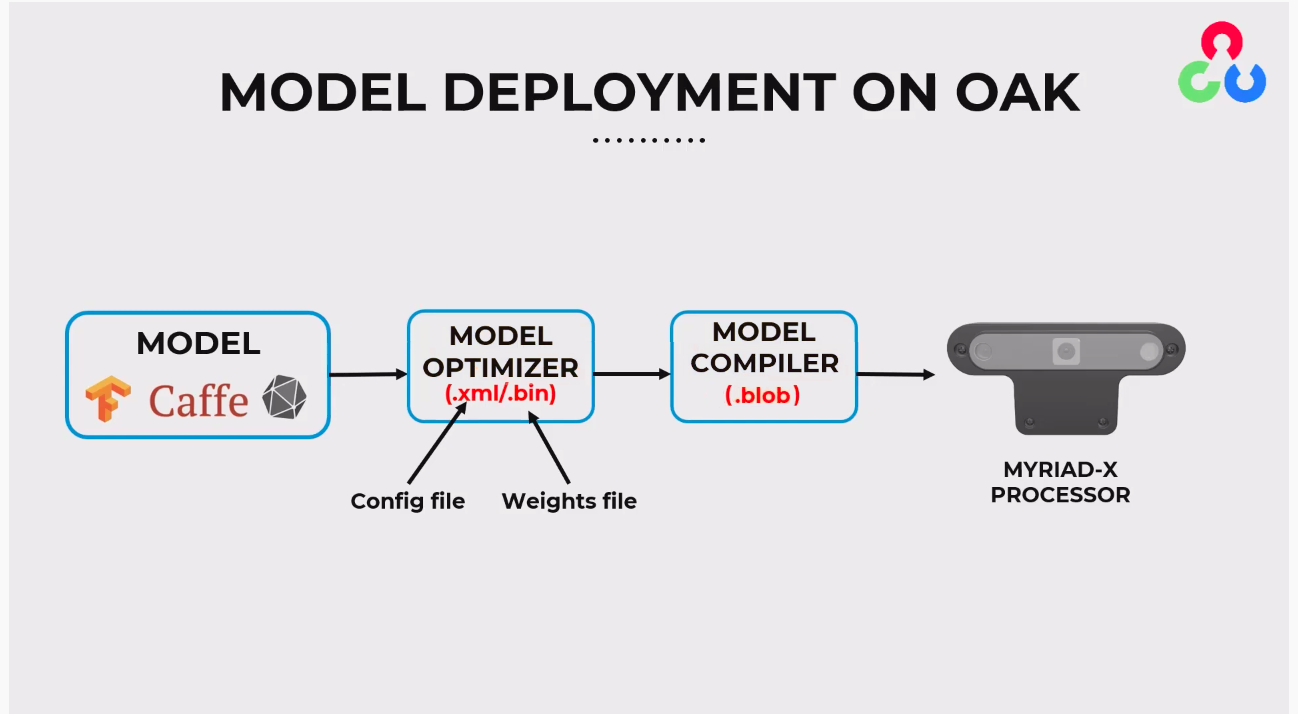

要将自定义模型部署到OAK设备上，必须将其从原始框架（如PyTorch、TFLite等）转换为DepthAI兼容的MyriadX blob格式。在本指南中，我们将介绍如何使用BlobConverter工具完成转换，并演示如何进行本地转换。转换过程如下图所示：
模型编译
  1. 模型来源： 从使用ONNX、Caffe或TensorFlow格式等框架开发的模型开始。
  2. 模型优化器： 使用模型优化器将模型转换为OpenVINO的中间表示（IR），生成.xml（配置文件）和.bin（权重文件）。
  3. 模型编译器： 使用模型编译器将.xml和.bin文件编译成.blob文件。
  4. 部署： 将.blob文件部署到OAK设备中的MYRIAD-X处理器上进行推理。

模型来源准备

第一步，将模型从其原始框架转换为适合进一步转换的格式，可能包括ONNX或其他格式，具体取决于模型的来源。

PyTorch 转 ONNX

你可以使用 PyTorch ONNX API 来转换并导出模型：
Python
1import torch
2# 加载你的PyTorch模型
3your_model = Model()
4# 创建一个与模型输入形状匹配的虚拟输入张量
5dummy_input = torch.randn(1, 3, 224, 224)
6# 转换并保存为ONNX
7torch.onnx.export(your_model, dummy_input, 'output.onnx')

TFLite 转 ONNX

对于TensorFlow Lite（.tflite）格式的模型，推荐的转换工具是 tflite2onnx。 该工具可将TFLite模型转换为ONNX格式：
  • 首先，安装 tflite2onnx 包：
Command Line
1pip install tflite2onnx
  • 然后可以通过命令行进行转换：
Command Line
1tflite2onnx your_model.tflite output.onnx
或通过Python：
Python
1import tflite2onnx
2tflite2onnx.convert('your_model.tflite', 'output.onnx')

其他TensorFlow表示形式

对于非TFLite的TensorFlow模型（如SavedModel或冻结图），转换直接涉及OpenVINO的模型优化器。详细说明请参见 OpenVINO文档。完成OpenVINO转换后，你可以使用 BlobConverter 或 OpenVINO的编译工具 来获取 .blob 文件。

获取Blob

有两种获取 .blob 文件的方法：第一种也是最简单的方法是使用BlobConverter，这也是推荐的方法。另一种是本地方法，即直接使用OpenVINO工具。

使用BlobConverter

BlobConverter 提供了一种直接获取 .blob 文件的方法。该工具可通过Web界面、API和命令行界面（CLI）使用。以下各节概述了使用这些工具将模型转换为 .blob 的步骤。

通过BlobConverter Web界面进行转换

  • 访问 BlobConverter网站。
  • 选择你要使用的OpenVINO版本。我们将使用BlobConverter支持的最新版本，目前是 2022.1。 对于RAE和带有RVC3的其他设备，可以直接选择RVC3。选择版本后， 指定模型来源。在我们的例子中是ONNX模型，也可以上传IR格式的模型。然后点击 继续。
Blobconverter菜单
  • 点击 选择文件 上传ONNX文件。
Blobconverter上传
  • 此外，在进行模型转换之前，你可以通过点击 高级 自定义 转换参数。
Blobconverter高级设置
  • 最后，点击 转换 并等待过程完成。
或者，你可以使用BlobConverter API，这对于自动化工作流特别有用。你可以通过向BlobConverter服务发送带有必要模型和参数的HTTP请求来实现。更多信息请点击网站右上角的 使用API 按钮。

通过 BlobConverter CLI 进行转换

Command Line
1python3 -m pip install blobconverter
  • 使用该软件包，您可以通过命令行或 Python 脚本直接转换模型：
Command Line
1python3 -m blobconverter --onnx-model /path/to/model.onnx --shaves 6
或
Python
1import blobconverter
2
3blob_path = blobconverter.from_onnx(
4    model="/path/to/model.onnx",
5    data_type="FP16",
6    shaves=6,
7)

本地转换

本地转换非常适合离线使用，允许您使用自己的系统获取 .blob 文件。在互联网访问受限的环境中，或当您需要将转换集成到工作流程中时，此方法尤为有用。接下来的步骤将指导您使用 OpenVINO 的 Model Optimizer 和 Compile Tool 等工具完成此过程。

模型优化器

OpenVINO 的 Model Optimizer 将模型从其原始框架格式转换为 OpenVINO 的中间表示（IR）标准格式（.bin 和 .xml）。这种标准化模型格式可以部署在各种 Intel 设备上，包括 VPU。此外，您可以通过指定各种标志来自定义转换过程，我们将在 后续章节 中对此进行说明。要执行转换，请确保已安装 OpenVINO-dev。请注意，此方法支持 OpenVINO 版本 2022.1，但不支持之后的版本：
Command Line
1pip install openvino-dev==2022.1
然后按如下方式运行命令：
Command Line
1mo --input_model path/to/model.onnx --data_type=FP16 --mean_values=[0,0,0] --scale_values=[255,255,255]

编译工具

模型转换为 OpenVINO 的 IR 格式后，下一步是使用 OpenVINO 的 Compile Tool。该工具用于将 IR 格式的模型编译为 .blob 文件，以便在设备上部署。
  • Compile Tool 是 OpenVINO 工具包的一部分。其位置取决于您的安装路径。通常位于 OpenVINO 安装的 .../tools/compile_tool 目录中：
Command Line
1cd .../tools/compile_tool
  • 使用以下命令格式将 IR 模型编译为 .blob 文件：
Command Line
1./compile_tool -m path_to_model/model_name.xml -d MYRIAD

高级设置

模型优化器标志

数据类型

由于我们是为 VPU（支持 FP16）进行转换，因此需要使用参数 --data_type=FP16。对于 OpenVINO 2022.3 及更高版本，应改用参数 --compress_to_fp16。更多详细信息请参见此处。

均值和缩放值

通过 --mean_values 和 --scale_values 实现对模型输入图像的归一化。默认情况下，ColorCamera/MonoCamera 的帧为 U8 数据类型，范围是 [0,255]。然而，模型通常在归一化后的帧上训练，范围在 [-1,1] 或 [0,1] 内。为了确保推理结果准确，需要事先对帧进行归一化。虽然可以创建自定义模型在推理前对帧进行归一化（示例在此），但更高效的方法是在模型优化步骤中直接使用标志，将归一化嵌入模型本身。以下是一些常见的归一化选项（假设初始输入范围为 [0,255]）：
  • 若要求输入值在 0 到 1 之间，使用 mean=0 和 scale=255，计算公式为 ([0,255] - 0) / 255 = [0,1]。
  • 若要求输入值在 -1 到 1 之间，使用 mean=127.5 和 scale=127.5，计算公式为 ([0,255] - 127.5) / 127.5 = [-1,1]。
  • 若要求输入值在 -0.5 到 0.5 之间，使用 mean=127.5 和 scale=255，计算公式为 ([0,255] - 127.5) / 255 = [-0.5,0.5]。
更多信息请参阅 OpenVINO 文档。

模型布局

模型布局可以使用 --layout 参数定义。例如：
Command Line
1--layout NCHW
配置如下：
  • N - 批大小
  • C - 通道数
  • H - 高度
  • W - 宽度
如果图像布局与模型布局不匹配，DepthAI 将显示相应的错误消息： [NeuralNetwork(0)] [warning] Input image (416x416) does not match NN (3x416)值得注意的是，ColorCamera 节点默认以交错 / HWC 布局输出 preview 帧，这是 OpenCV 的原生格式。 但您可以通过 API 将其切换为平面 / CHW 布局：
Python
1import depthai as dai
2pipeline = dai.Pipeline()
3colorCam = pipeline.createColorCamera()
4colorCam.setInterleaved(False) # False = 平面布局
更多详情请参见 OpenVINO 文档。

颜色顺序

神经网络模型通常使用 RGB 颜色顺序的图像进行训练。ColorCamera 节点默认输出 BGR 格式的帧。输入帧与训练模型之间的颜色顺序不匹配可能导致预测不准确。为此，可以使用 --reverse_input_channels 标志。此外，还可以通过 API 将相机输出切换为 RGB，从而无需使用该标志：
Python
1import depthai as dai
2pipeline = dai.Pipeline()
3colorCam = pipeline.createColorCamera()
4colorCam.setColorOrder(dai.ColorCameraProperties.ColorOrder.RGB) # RGB 颜色顺序，默认 BGR
更多详情请参见 OpenVINO 文档。

模型编译器标志

输入层精度

使用 -ip U8 将在模型的所有输入层上添加一个 U8->FP16 的转换层，这通常是期望的配置。然而，在某些特定场景下，例如处理非帧数据时，直接使用 FP16 精度是必要的。这种情况下，您可以选择 -ip FP16，如 余弦距离模型示例 所示。

SHAVE 核心

在编译过程中增加 SHAVE 核心数量可以提升模型速度，但 SHAVE 核心数与性能之间并非线性关系。固件会给出一个建议最优 SHAVE 核心数的警告，通常为可用核心数的一半。

导出示例

本指南将引导您将广泛用于图像分类的深度神经网络 ResNet18 导出为 .blob 文件，以便在 OAK 设备上部署。我们将使用 torchvision 获取预训练版本的模型。
首先，我们将 ResNet18 模型从 PyTorch 导出为 ONNX 格式。
Python
1import torch
2import torchvision.models as models
3
4# 从 torchvision 加载预训练的 ResNet18 模型
5resnet18 = models.resnet18(pretrained=True)
6
7# 将模型设置为评估模式
8resnet18.eval()
9
10# 创建一个与模型输入形状匹配的虚拟输入张量
11dummy_input = torch.randn(1, 3, 224, 224)
12
13# 将模型导出为 ONNX 文件
14torch.onnx.export(
15    resnet18,
16    dummy_input,
17    'resnet18.onnx',
18    export_params=True,
19    opset_version=11,
20    input_names=['input'],
21    output_names=['output']
22)
参数说明：
  • export_params：此标志确保训练好的参数随模型结构一起导出。
  • opset_version：指定要使用的 ONNX 版本。我们通常使用版本 11 以确保与 ResNet18 要求兼容，但更高版本也可用。
  • input_names 和 output_names：我们使用这些标志为模型的输入和输出节点命名，以增加清晰度。在本示例中，输入节点命名为 "input"，输出节点命名为 "output"。
  • 导出后，您将获得一个名为 "resnet18.onnx" 的文件，如第三个参数所定义。
无需手动将 ONNX 文件转换为 OpenVINO IR 再编译，我们将使用 BlobConverter 一次性处理这两个步骤。
  • 访问 BlobConverter 网站。
  • 选择合适的 OpenVINO 版本，本例中为 2022.1。
  • 上传 .onnx 文件，并在“高级”设置中输入必要的 Model Optimizer 参数。
  • --data_type：设置为 'FP16'，以便与 VPU 处理器兼容。
  • --mean_values：设置为 [123.675, 116.28, 103.53]。这些值对应于 ImageNet 数据集（ResNet18 训练所用）中所有图像的红色、绿色和蓝色通道的平均值。
  • --scale_values：设置为 [58.395, 57.12, 57.375]，即每个通道的标准差。此缩放确保输入图像的像素值范围与训练数据中的范围匹配，这对模型正确运行至关重要。
  • --reverse_input_channels：使用此标志将 BGR 转换为 RGB，因为 ColorCamera 节点输出 BGR 格式的帧，而模型需要 RGB 图像。
  • 最终，标志应如下所示：
Command Line
1--data_type=FP16 --mean_values=[123.675,116.28,103.53] --scale_values=[58.395,57.12,57.375] --reverse_input_channels
  • 点击 Convert 开始转换，转换完成后下载 .blob 文件。
ResNet18 转换
按照上述说明操作后，您将获得一个 resnet18.blob 文件，该文件已准备好用于 OAK 设备的推理。转换后的模型将期望输入为 BGR 格式、像素值范围 0 到 255 的图像。然后这些图像将被缩放到 0 到 1 的范围，并使用我们设置的标志进行归一化。
