立体深度精度

立体深度精度(Z 精度)取决于多种因素,这些因素已在 提高立体精度 中进行了说明。 简而言之,最重要的因素是:
  • 相机校准:以下精度结果是在默认出厂校准下获得的。
  • 相机的视场角:视场角越宽,深度精度越低。
  • 立体对的分辨率:分辨率越高,深度精度越高。
  • 基线距离:基线距离越宽,深度精度越高,但 MinZ(相机可检测的最小深度距离)也越高。

800P,75毫米基线距离 OAK4-D

对于具有 800P(OV9282 或 OV9782)立体对分辨率的普通视场角相机;OAK4-D 和 OAK4-D Pro中等设备(在深度性能方面)的深度精度将是:
  • 4米以下:绝对深度误差低于1.5%
  • 4米 - 8米:绝对深度误差低于3%
  • 8米 - 12米:绝对深度误差低于6%

800P,75毫米基线距离 OAKs

对于具有 800P(OV9282 或 OV9782)立体对分辨率的普通视场角相机;OAK-D、OAK-D S2、OAK-D Pro、 OAK-D Pro PoE、OAK-D S2 PoE、OAK-D-PoE。中等设备(在深度性能方面)的深度精度将是:
  • 4米以下:绝对深度误差低于2%
  • 4米 - 7米:绝对深度误差低于4%
  • 7米 - 10.5米:绝对深度误差低于6%

480P,75毫米基线距离 OAKs

对于具有 480P(OV7251)立体对分辨率的普通视场角相机;OAK-D Lite。中等设备(在深度性能方面)的深度精度将是:
  • 3米以下:绝对深度误差低于2%
  • 3米 - 6米:绝对深度误差低于4%
  • 6米 - 8米:绝对深度误差低于6%

800P,广角视场角,75毫米基线距离 OAKs

对于具有 800P(OV9282)立体对分辨率的广角视场角相机;OAK-D W、OAK-D Pro W、 OAK-D Pro W PoE、OAK-D W PoE。中等设备(在深度性能方面)的深度精度将是:
  • 3.5米以下:绝对深度误差低于2%
  • 3.5米 - 6.5米:绝对深度误差低于4%
  • 6.5米 - 9米:绝对深度误差低于6%

800P,150毫米基线距离 OAK-D LR

对于使用 AR0234 传感器、最宽基线(15厘米)的 OAK-D LR。 中等设备(在深度性能方面)的深度精度将是:
  • 7.5米以下:绝对深度误差低于1.5%
  • 7.5米 - 12.5米:绝对深度误差低于2.5%

800P,20毫米基线距离 OAKs

对于具有 800P(OV9782)立体对分辨率和 2 厘米立体基线距离的 OAK 相机:深度精度:
  • 30厘米 - 1.8米:绝对深度误差低于2%
  • 1.8米 - 2.8米:绝对深度误差低于4%
  • 2.8米 - 4米:绝对深度误差低于6%

ToF 深度精度

与立体深度误差曲线相比,ToF 深度误差不会随距离(指数级)增加,而是恒定的。
为了进行此评估,我们配置了 ToF 节点 如下:
  • 中值滤波器:5x5
  • 相位解缠绕级别:3(最大距离:6米)
  • 相位解缠绕误差阈值:300
  • 相位混洗时间滤波器:启用

精度比较

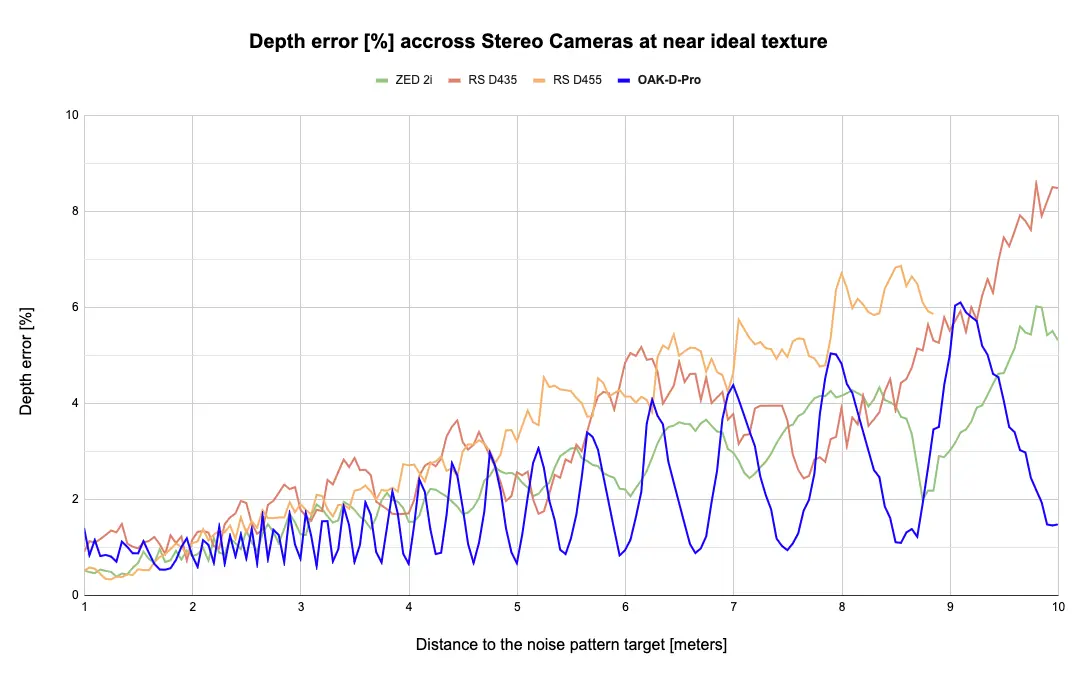

我们还比较了不同立体相机与 OAK-D Pro 的深度精度。比较是在 测量设置 中提到的相同设置、过程和条件下进行的, 结果如下所示。
为了进行比较,我们采用了 OAK-D-Pro 的中等深度精度(在深度性能方面),而其他立体相机我们每种只有一台。测量数据可在 Google 表格 的 800P,75mm (OAK-D Pro)、Zed 2i、D435 和 D455 选项卡中找到。

参数

我们使用了以下参数:
  • OAK-D Pro:使用 depthai 库,亚像素模式,LR 模式,800P 分辨率。无后处理滤波器。
  • RealSense™ D455 和 D435:使用 pyrealsense2,720P 分辨率,高精度 预设。
  • Stereolabs™ Zed 2i:使用 pyzed,RESOLUTION.HD2K 分辨率,DEPTH_MODE.ULTRA 预设。

测量设置

我们使用随机噪声模式来测量深度精度,因此照明/纹理(此处文档) 接近理想。这意味着随机点投影仪(在 Pro 版本上)不会产生影响。噪声模式板垂直于 相机,相机正对着板的中心。我们使用最高的立体分辨率,始终启用亚像素, 具有 5 个视差位(以提供最佳精度),并且不使用任何 设备上立体后处理滤波器。以下是每个测量步骤的过程,这与其他公司测量深度精度的方式类似:
  1. 捕获图像,找到噪声模式板的 ROI(通过标记)
  2. 移除无效像素和异常值(顶部/底部 5% 的值)
  3. 计算剩余深度值的中位数
  4. 重复 10 次,平均中位数以消除噪声
深度精度评估的原始数据可在 此处 Google 表格 中找到。

精度振荡

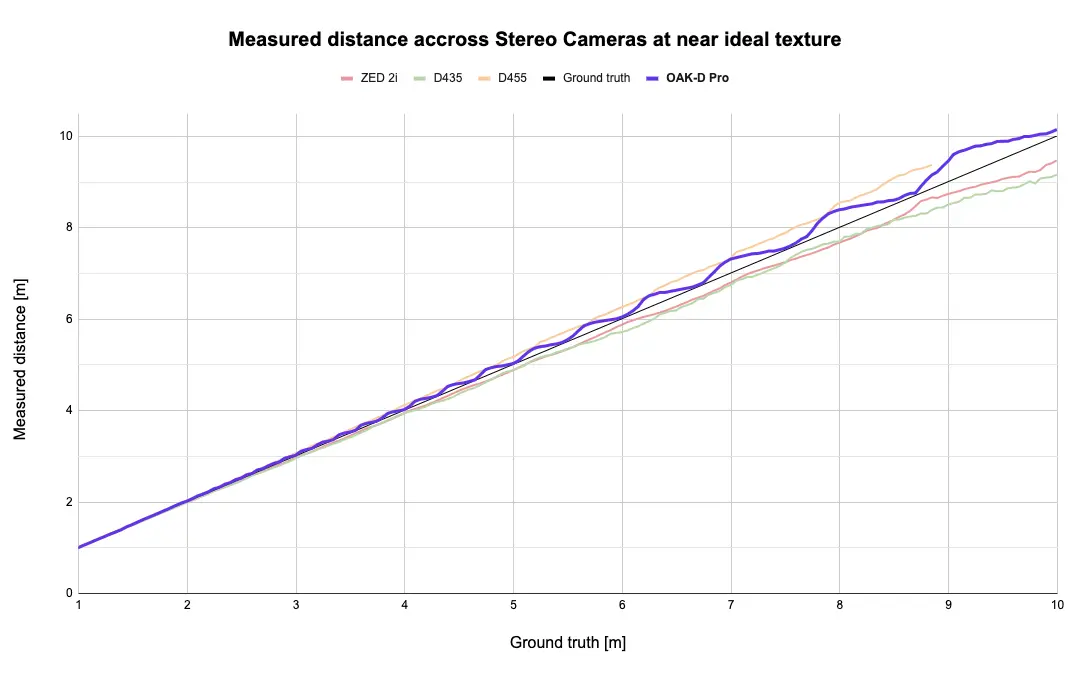

从图中可以看出,深度精度随距离而振荡。这是由于视差匹配的性质, 在立体深度相机中很常见。您可以在 此处 Gsheets 的 Theoretical 选项卡中查看数据和图表。让我们首先看看不同距离下理想的测量距离 (对于 OAK-D-Lite):
您可以看到围绕真实值的振荡,对于全像素深度(绿线)很容易看到。让我们关注这一点:图表中存在离散的“台阶”/“阶梯”。一个在 6.6 米,然后是 8.25 米,然后是 11 米。 这些对应于 5、4 和 3 像素的视差距离。这意味着左立体帧上的特征比右立体帧上的相同特征向左移动 5/4/3 像素。使用亚像素模式,您可以获得更好的精度,因为我们可以以更高的精度估计视差距离,例如 3.5 或 4.125 像素。这将使估计更准确,但振荡仍然存在。我们再来看看相同的数据,但以深度误差百分比表示:
如果我们查看绝对误差,理想的 1/2 像素精度(如下)将与上面的图表(480P,75毫米基线距离 OAKs)有些相似。 请注意,每台相机都不同,对于下图,我们将焦距设置为 440 像素。
