手动校准

立体相机重新校准

估计所有相机传感器的内参和外参

ToF重新校准

校准ToF外参

自动校准您的相机

如果您只需要校准外参，可以通过使用我们的动态校准节点动态完成。

关于相机校准

相机校准是确定相机内参、外参和畸变参数的过程。这些参数能够将3D点准确映射到2D传感器，并帮助校正镜头畸变。

内参参数

内参参数定义相机的内部特性：

焦距 (fx, fy)：设置视野范围。焦距越高，视野越窄；焦距越低，视野越宽。
光心 (cx, cy)：光轴与传感器相交的主点。略有偏移（约20像素）是可接受的。这是由于镜头-传感器对齐的微小变化（如小移位或倾斜）造成的。正确校准可以补偿这些偏移，使其不影响相机的精度或性能。
畸变系数：调整镜头缺陷：
- 径向畸变 (k1, k2, k3, k4, k5, k6)：校正桶形或枕形效应。
- 切向畸变 (p1, p2)：补偿镜头-传感器未对准。
- 薄棱镜/倾斜畸变 (s1, s2, s3, s4, τx, τy)：解决倾斜问题，尤其在广角镜头中。

外参参数

外参参数描述相机相对于场景或其他相机的位置和方向：

旋转：相机的方向。
平移：相机相对于参考点的位置。

这些参数对于多相机应用（如立体视觉）至关重要，因为它们允许每个相机的图像与其他相机对齐。

校准流程

校准是准确确定相机内参和外参的过程。稳健的校准程序通常包括：

基于标记的校准：使用Charuco标记（棋盘和Aruco标记的组合），在不同距离和角度下放置，以获得高精度。
受控环境：在稳定的环境中进行校准，覆盖所有相关的姿态和角度。这种方法有助于实现可重复的校准结果。
模型特定定制：根据特定相机型号调整校准过程，以提高可靠性。

畸变模型

使用不同的畸变模型来校正每种镜头类型的独特畸变。这些模型基于OpenCV的畸变模型框架，但可能针对特定相机配置进行调整。

普通视场（NFOV）：
使用标准透视模型校正径向畸变 (k1, k2, k3, …) 和切向畸变 (p1, p2)。
宽视场（WFOV）：
使用扩展透视模型，可包含多达 14个总畸变参数：
1. 径向畸变： k1, k2, k3, k4, k5, k6
2. 切向畸变： p1, p2
3. 薄棱镜： s1, s2, s3, s4
4. 倾斜参数： τx, τy
注意：在实践中，我们不会启用全部14个参数。对于广角镜头，我们启用两个额外参数（通常是τx和τy）来解决观察到的倾斜问题。这个扩展透视模型非常适用于我们的宽视场（WFOV）镜头。
鱼眼镜头：
使用专门模型处理极端的圆形畸变。我们通常避免鱼眼校准，因为OpenCV的鱼眼支持无法满足我们的所有需求，而扩展透视模型已经能有效覆盖WFOV应用。

更多细节，请参考OpenCV相机校准与畸变模型文档。

立体相机重新校准

使用相机校准部分描述的内参、外参和畸变参数，立体校准将两个相机相对于彼此对齐。根据这些参数，系统计算校正矩阵，使StereoDepth节点能够生成准确的立体视差和深度估计。

所有OAK相机（除模组系列外）在出厂前均已校准，因此无需重新校准。对于OAK FFC相机模组，安装相机至所需配置后需进行相机校准。

下方视频演示了校准步骤。有关校准选项的更多详情，请参阅后续章节，或运行 ./calibrate.py --help 查看所有可用校准选项。

前提条件

若计算机上尚无 depthai 仓库，需先克隆并安装依赖：

Command Line

1git clone https://github.com/luxonis/depthai.git --branch main
2cd depthai
3git submodule update --init --recursive
4python3 install_requirements.py

准备Charuco标定板

建议在电视或大型平板显示器上显示Charuco标定板。大屏幕效果更佳，因为图像中可见的Charuco标记更多，通常能提高校准精度。根据屏幕尺寸，我们建议全屏显示以下Charuco标定板：

若屏幕尺寸不同，请向下取整至最接近的尺寸。

显示Charuco标定板

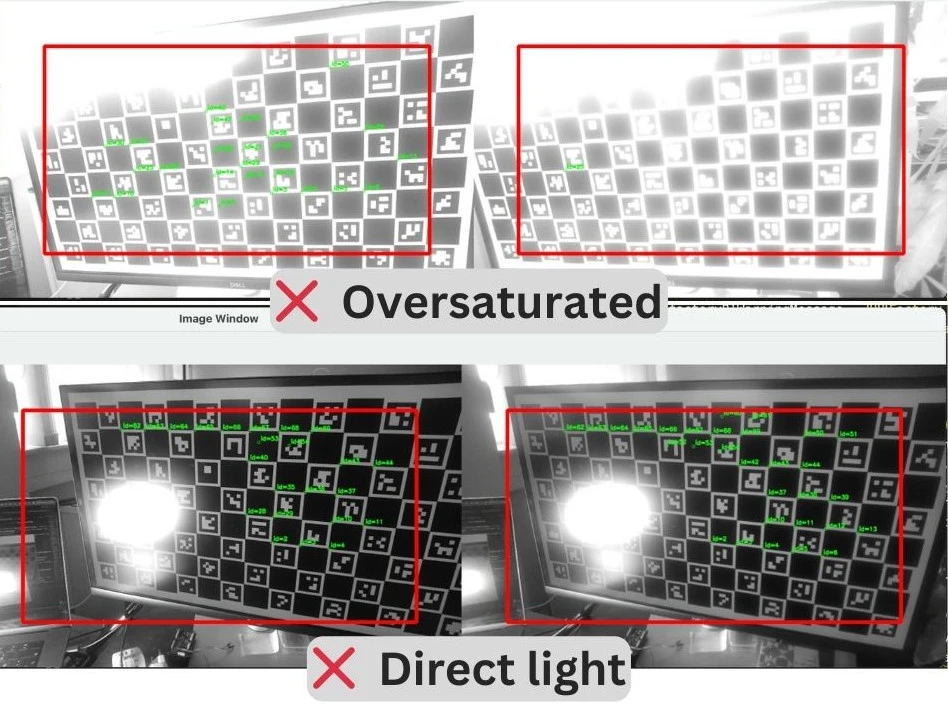

显示Charuco标定板时，标记和方格应清晰可见。请注意：

避免屏幕过亮或过暗。
避免屏幕受到强烈光线或阳光直射。
全屏显示Charuco标定板。

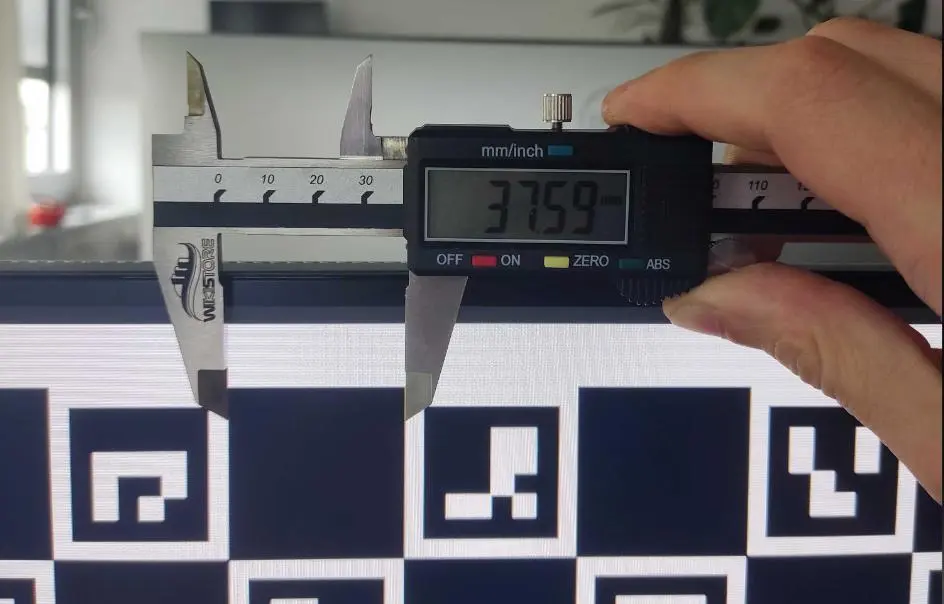

注意显示的Charuco标定板上方格的大小。这是校准脚本的 SQUARE_SIZE_IN_CM 参数。

校准

请根据您的设备选择适当的校准流程：

Compact devices

运行校准脚本

将占位参数值替换为有效条目：

Command Line

1python3 calibrate.py -s [SQUARE_SIZE_IN_CM] --board [BOARD] -nx [squaresX] -ny [squaresY]

例如，在32英寸屏幕上校准OAK-D S2：

Command Line

1python3 calibrate.py -s 3.76 --board OAK-D-S2 -nx 17 -ny 9

Modular devices

准备板配置

模组型设备（OAK-FFC-4P、3P、6P）需要自定义板配置文件，该文件描述设备的相机配置。请使用此处的某个 .json 板文件作为模板，创建自定义板配置。

最好使用与自定义板相机配置相似的模板。

在板配置中，我们定义相机、其插座及其相对于其他相机的位置。每个相机应包含以下信息：

特性	详情
相机板插座	定义在板PCB上（如 `CAM_A`, `CAM_B`, `CAM_C`, `CAM_D`...）
相机模组HFOV	硬件目录
相机类型	彩色/单色
相机外参	平移 [x, y, z] 和旋转 [r, p, y]

例如，OAK-FFC-4P配备两个OV9282（PY003）相机，立体基线14.8cm，IMX378（PY052）位于两者之间，距右侧单目相机5cm：

JSON

1{
2    "board_config": {
3        "name": "Custom FFC",
4        "revision": "R1M0E1",
5        "cameras": {
6            "CAM_C": {
7                "name": "right",
8                "hfov": 71.86,
9                "type": "mono",
10                "extrinsics": {
11                    "to_cam": "CAM_B",
12                    "specTranslation": {
13                        "x": 14.8,
14                        "y": 0,
15                        "z": 0
16                    },
17                    "rotation": {
18                        "r": 0,
19                        "p": 0,
20                        "y": 0
21                    }
22                }
23            },
24            "CAM_B": {
25                "name": "left",
26                "hfov": 71.86,
27                "type": "mono",
28                "extrinsics": {
29                    "to_cam": "CAM_A",
30                    "specTranslation": {
31                        "x": -9.8,
32                        "y": 0,
33                        "z": 0
34                    },
35                    "rotation": {
36                        "r": 0,
37                        "p": 0,
38                        "y": 0
39                    }
40                }
41            },
42            "CAM_A": {
43                "name": "middle",
44                "hfov": 69,
45                "type": "color"
46            }
47        },
48        "stereo_config": {
49            "left_cam": "CAM_B",
50            "right_cam": "CAM_C"
51        }
52    }
53}

另一个使用OAK-FFC-4P但无彩色相机的示例：

JSON

1{
2    "board_config": {
3        "name": "Custom FFC",
4        "revision": "R1M0E1",
5        "cameras": {
6            "CAM_C": {
7                "name": "right",
8                "hfov": 71.86,
9                "type": "mono",
10                "extrinsics": {
11                    "to_cam": "CAM_B",
12                    "specTranslation": {
13                        "x": 14.8,
14                        "y": 0,
15                        "z": 0
16                    },
17                    "rotation": {
18                        "r": 0,
19                        "p": 0,
20                        "y": 0
21                    }
22                }
23            },
24            "CAM_B": {
25                "name": "left",
26                "hfov": 71.86,
27                "type": "mono"
28            }
29        },
30        "stereo_config": {
31            "left_cam": "CAM_B",
32            "right_cam": "CAM_C"
33        }
34    }
35}

请务必将自定义板配置放置在 depthai 仓库的 resources/depthai_boards/boards/ 文件夹中。

运行校准脚本

设置好板配置后，使用JSON配置的名称作为板名称运行校准：

Command Line

1python3 calibrate.py -s [SQUARE_SIZE_IN_CM] -brd OAK-FFC-4P.json -nx [squaresX] -ny [squaresY]

例如，对于上述测量的17x9 Charuco标定板：

Command Line

1python3 calibrate.py -s 3.76 -nx 17 -ny 9 -brd OAK-FFC-4P.json

参数	参数别名	参数描述
`-s`	`--squareSizeCm`	打印的 charuco 板的正方形尺寸（厘米）
`-brd`	`--board`	相机名称（来自 depthai-boards，不区分大小写），或自定义 .json 板配置文件路径
`-nx`	`--squaresX`	X 方向的正方形数量。squaresX 在准备 Charuco 板中指定，取决于您的屏幕尺寸。
`-ny`	`--squaresY`	Y 方向的正方形数量。squaresY 在准备 Charuco 板中指定，取决于您的屏幕尺寸。
`-cm`	`--cameraMode`	相机模式，`perspective`（默认）或 `fisheye`。
`-mdmp`	`--minDetectedMarkersPercent`	一帧中检测到的标记的最小百分比，用于将该帧视为有效。默认值为 0.5（50%）。如果您想更严格，可以增加此值，但这可能会导致获取足够有效帧的时间变长。
`-ep`	`--maxEpipolarError`	最大极线误差（像素），用于将该帧视为有效。默认值为 0.7。如果您想更严格，可以减小此值。

有关参数的完整列表和使用示例，请运行：

Command Line

1python3 calibrate.py --help

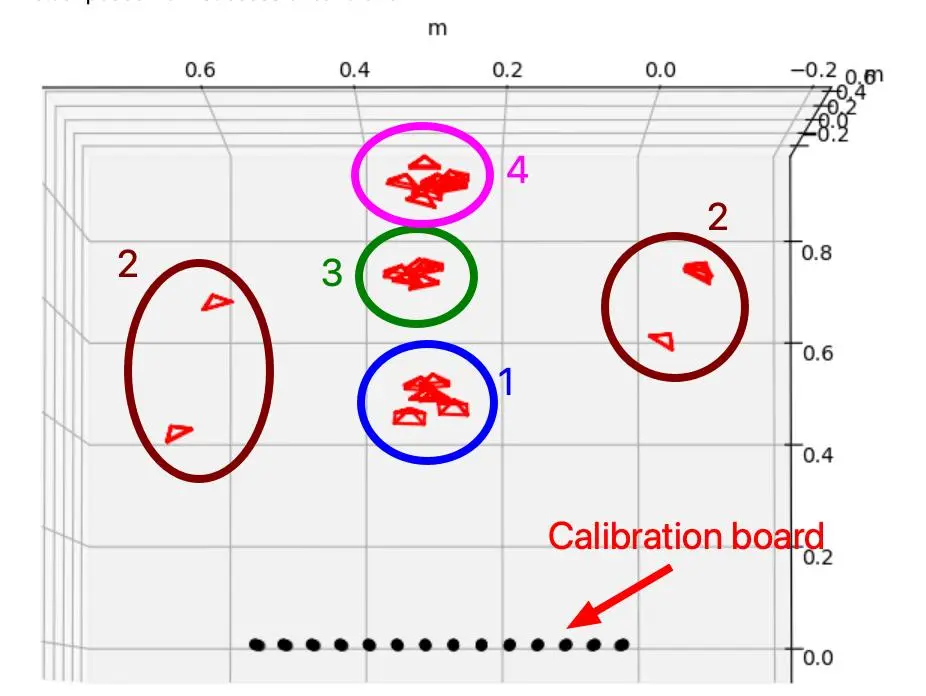

校准过程中的相机定位

我们建议从不同的角度和距离进行校准拍摄，这将有助于校准算法找到最佳校准结果。1. 靠近屏幕：确保校准板几乎覆盖整个视场角（FOV）。拍摄 5 张图像以覆盖相机的整个 FOV：

正面视图，校准板位于 FOV 中央。
不移动相机，旋转以将相机 FOV 与校准板边缘对齐。拍摄 4 张图像，分别对应屏幕的四个边缘。

2. 靠近屏幕，从侧面：拍摄 4 张或更多倾斜校准板的图像，覆盖大部分 FOV。将相机移动到屏幕的顶部、底部、左侧和右侧。可以使用不同的距离。3. 中等距离：校准板应覆盖约 40% 的 FOV。拍摄 5 张图像以覆盖相机的整个 FOV：

正面视图，校准板位于 FOV 中央。
与靠近屏幕的位置类似，旋转相机以将 FOV 与校准板边缘对齐。

4. 远离屏幕：校准板仅覆盖 FOV 的一小部分。总共拍摄 9 张图像以覆盖相机的整个 FOV：

正面视图，校准板位于 FOV 中央。
拍摄 4 张图像，将相机 FOV 与所有四个边缘对齐，类似于靠近和中等距离的位置。
另外，拍摄 4 张图像，与屏幕的四个角对齐。

运行处理阶段

拍摄图像后，您可以通过按 s 键运行校准处理阶段。脚本会显示每张图像的极线，您应验证它们是否正确对齐。检查完所有图像后，校准结果（如果成功）将刷写到设备的 EEPROM 中。每张拍摄的图像都保存在 dataset 文件夹中，因此您无需重新拍摄图像即可重新运行校准过程。如果您想对已拍摄的图像重新运行校准过程，请使用 -m process 参数：

Command Line

1python3 calibrate.py -s [SQUARE_SIZE_IN_CM] --board [BOARD] -nx [squaresX] -ny [squaresY] -m process

校准结果存储在 resources/ 文件夹中，可在以后用于测试或调试。您也可以将此本地校准文件加载或刷写到设备。有关更多详细信息，请参阅校准加载示例。

测试深度

要测试深度质量，请使用 OAK Viewer，按照 OAK Viewer 使用说明操作。

故障排除

如果校准失败并出现错误：High reprojection error!，通常的原因是板配置文件配置错误，通常是由于指定了错误的相机模块 HFOV。
如果校准成功但深度仍然不正确，可能是您的左右相机接反了。请使用更改后的板配置文件重新尝试校准，或交换相机插入的板接口。

ToF 重新校准

飞行时间（ToF）校准对于将 ToF 传感器与系统中的其他相机对齐至关重要。此过程侧重于获取外参，对于确保不同相机之间的协调运行至关重要。

请注意，此校准不会提高深度精度，因为该方面由设备的固件管理。

校准步骤

如果您已经安装了 DepthAI 仓库，请通过以下命令更新它以支持 TOF 校准：

Command Line

1git checkout new_tof_calib
2git submodule update --init --recursive

更新电路板后，安装更新后的 DepthAI Python 库：

Command Line

1python3 ./install_requirements.py

要开始校准过程，请使用适合您的 Charuco 板的参数运行 calibrate.py。例如：

Command Line

1python3 calibrate.py -db -nx 12 -ny 9 -c 1 -cd 0 -s 6 -ms 4.7 -brd OAK-D-SR-POE

参数说明：

-db：表示默认板，即您正在使用 Charuco 标记。
-nx：x 方向上的 Charuco 标记数量。
-ny：y 方向上的 Charuco 标记数量。
-c：每次显示多边形时拍摄的图片数量（可选）。
-cd：拍摄图片前的倒计时时间（秒，可选）。
-s：Charuco 标记周围正方形的边长（厘米）。
-ms：标记的边长（厘米）。
-brd：设备的板型（此处为 OAK-D-SR-POE）。

如果遇到诸如 division by zero 或 Failed to detect markers in the image dataset/rgb/rgb_p3_10.png 的错误，请从所有相机文件夹中删除 Charuco 板检测效果不佳的图像，然后使用添加了 -m process 参数的相同命令再次运行。这样只会启动处理阶段，因此您无需重新拍摄板图像。

Command Line

1python3 calibrate.py -db -nx 12 -ny 9 -c 1 -cd 0 -s 6 -ms 4.7 -brd OAK-D-SR-POE -m process
