支持的传感器

最后更新
在 RVC2 上,固件必须包含传感器配置才能支持给定的相机传感器。目前,我们为下面列出的相机传感器提供开箱即用的(固件中)传感器配置支持。
名称 分辨率 传感器类型 尺寸 最大帧率 RVC2 支持 RVC4 支持
IMX3784056x3040color1/2.3" (11.0 毫米)85 (@ 2024×1520)✅❌
OV92821280x800mono1/4" (6.3 毫米)255 (@ 640x400)✅✅
IMX2144208x3120color1/3.06" (8.3 毫米)35 (@ 1920x1080)✅❌
OV7251640x480mono1/7.5" (3.4 毫米)117 (@ 640x400)✅❌
IMX4774056x3040color1/2.3" (11.0 毫米)60 (@ 1920x1080)✅❌
OV97821280x800color1/4" (6.3 毫米)143 (@ 1280x720)✅✅
AR02341920x1200color1/2.6" (9.8 毫米)60 (@ 1920x1200)✅🟡
IMX5825312x6000color1/2" (12.7 毫米)42 (@ 3840x2160)✅🟡
IMX4621920x1080color1/2.8" (9.1 毫米)30 (@ 1920x1080)✅❌
IMX5774056x3040color1/2.3" (11.0 毫米)60 (@ 1920x1080)✅❌
IMX5868000x6000color1/2" (12.7 毫米)480 (@ 1280x720)❌✅
33D640x480ToF1/3.2" (7.9 毫米)80 (@ 640x480)✅❌
TINY1C256x192thermal1/3" (8.5 毫米)25 (@ 256x192)✅❌
MIRA2201600x1400mono1/2.27" (11.2 毫米)30 (@ 1600x1400)❌✅
OG05B102592x1944mono / color1/2.53" (10.0 毫米)90 (@ 1920x1080)❌✅
IMX7084608x2592color1/2.43" (10.5 毫米)30 (@ 1920x1080)✅❌
IMX6783840x2160color1/1.8" (14.1 毫米)60 (@ 1920x1080)✅❌
63D640x480ToF1/6.4" (4.0 毫米)30 (@ 640x480)✅❌
VD55H1804x672ToF1/4" (6.3 毫米)30 (@ 804x672)❌✅
图例:✅ 支持,🟡 部分支持,❌ 不支持。

其他传感器

驱动/调优可用但尚未测试/集成:
传感器状态快门分辨率
IMX334未测试卷帘3840x2160
IMX390未测试卷帘1937x1217
IMX412未测试卷帘4056x3040
SC2232H未测试卷帘1936x1086
OV2735未测试卷帘1920x1080
SC5335未测试卷帘2592x1944
SC8238未测试卷帘3840x2160
对“未测试”传感器或未列出的传感器感兴趣? 请发送电子邮件至 support@luxonis.com。

相机特性

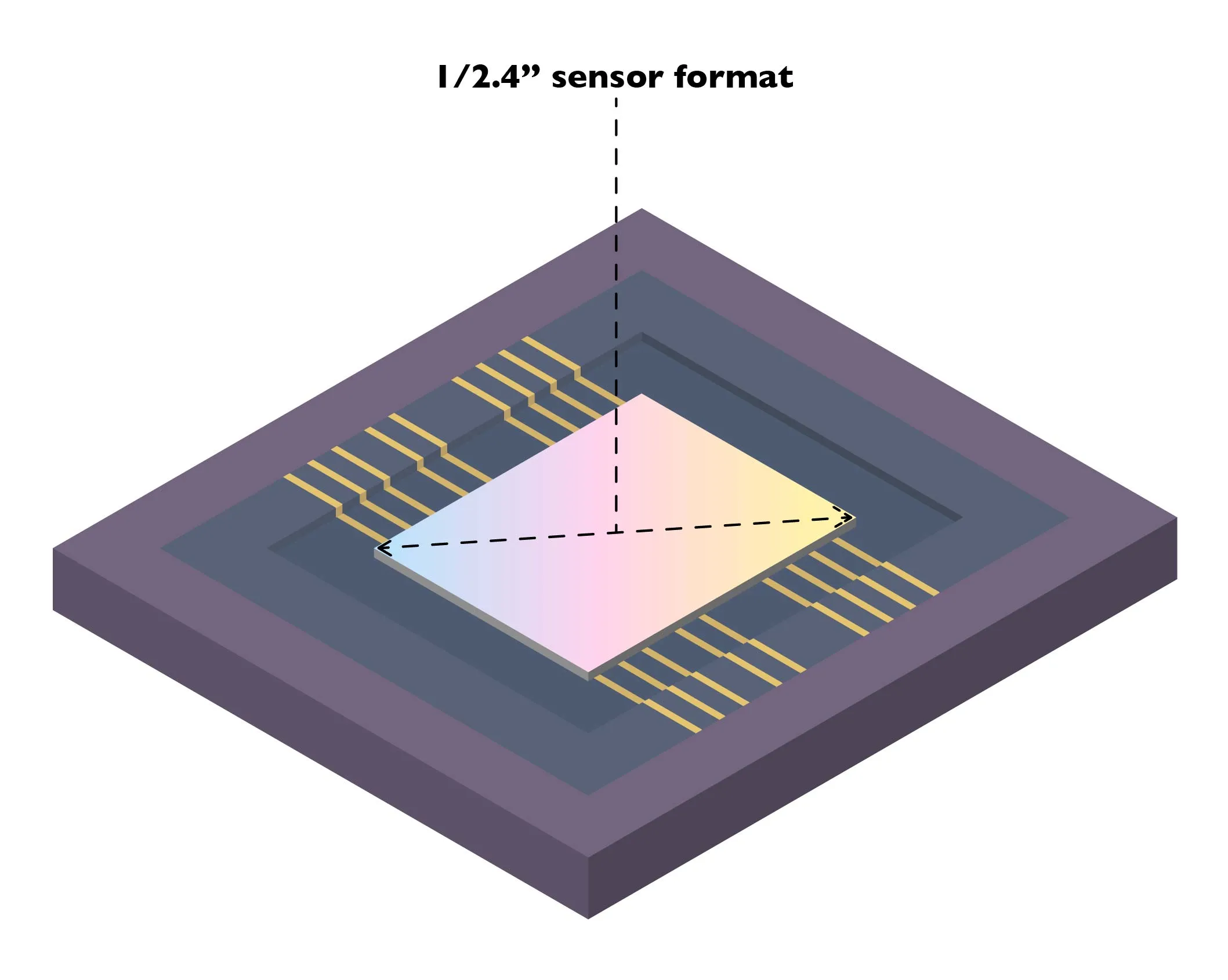

传感器尺寸

传感器尺寸是传感器对角线的长度。 较大的传感器可以捕捉更多的光线,因此可以产生更好的图像质量:更好的弱光性能和更高的分辨率。

单色和彩色传感器

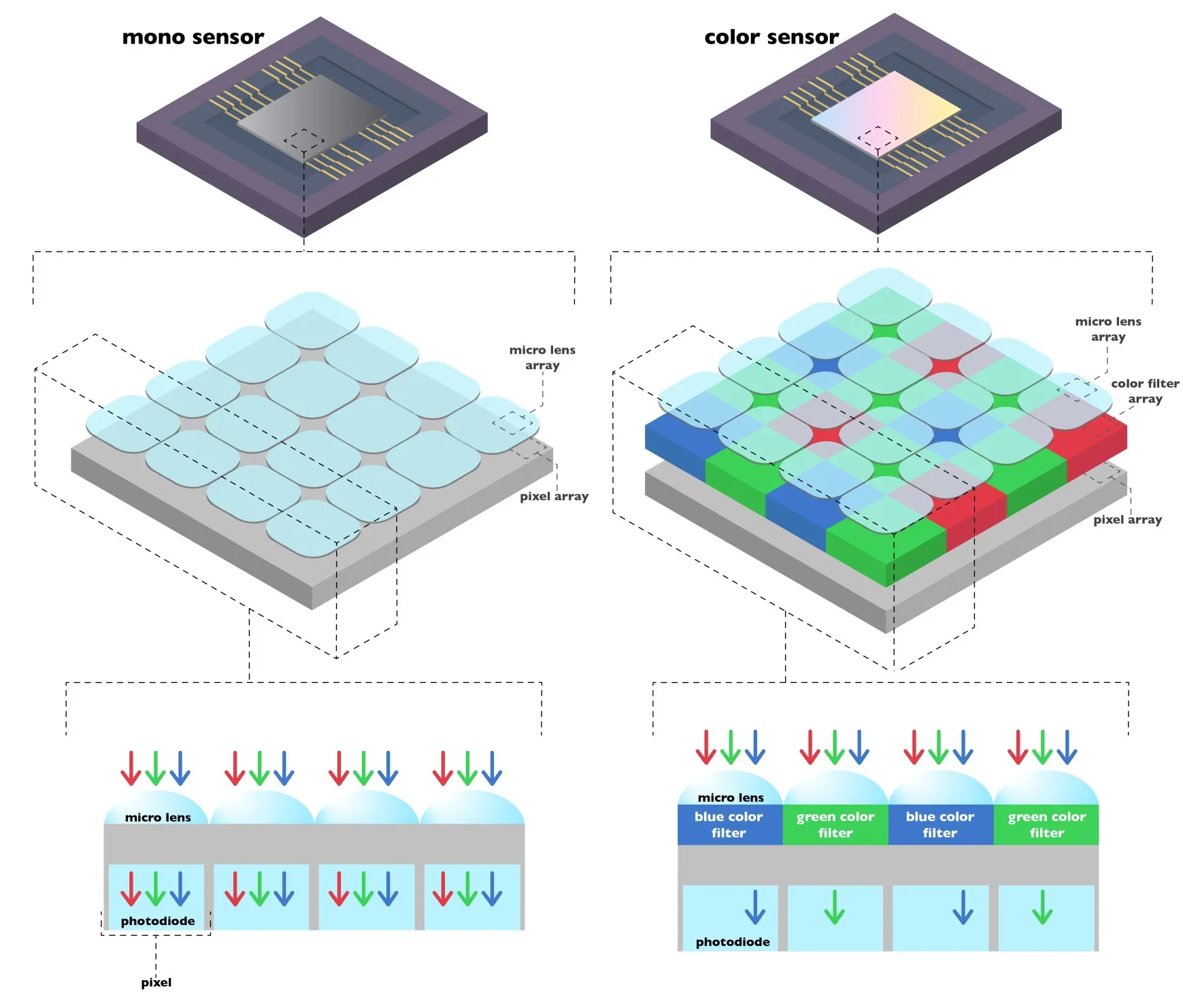

单色传感器捕捉光强度信息,不包含任何颜色信息。它们测量每个像素接收到的光量,并生成黑白图像。彩色传感器使用彩色滤光阵列 (CFA) 捕捉颜色信息。 彩色滤光阵列是一个红、绿、蓝滤光片的网格,放置在传感器像素上方,如下图所示。 根据放置在特定像素上的滤光片颜色,只有该颜色波长的光线才能穿过滤光片,并被传感器在该像素位置捕捉。之后,颜色信息被插值,最终图像由每个像素位置的红、绿、蓝 (RGB) 颜色信息组成。如果图像尺寸为 1920x1200 像素,则图像的全部信息将保存在一个尺寸为 1920x1200x3 的数组中,因为每个像素将包含红、绿、蓝颜色信息。

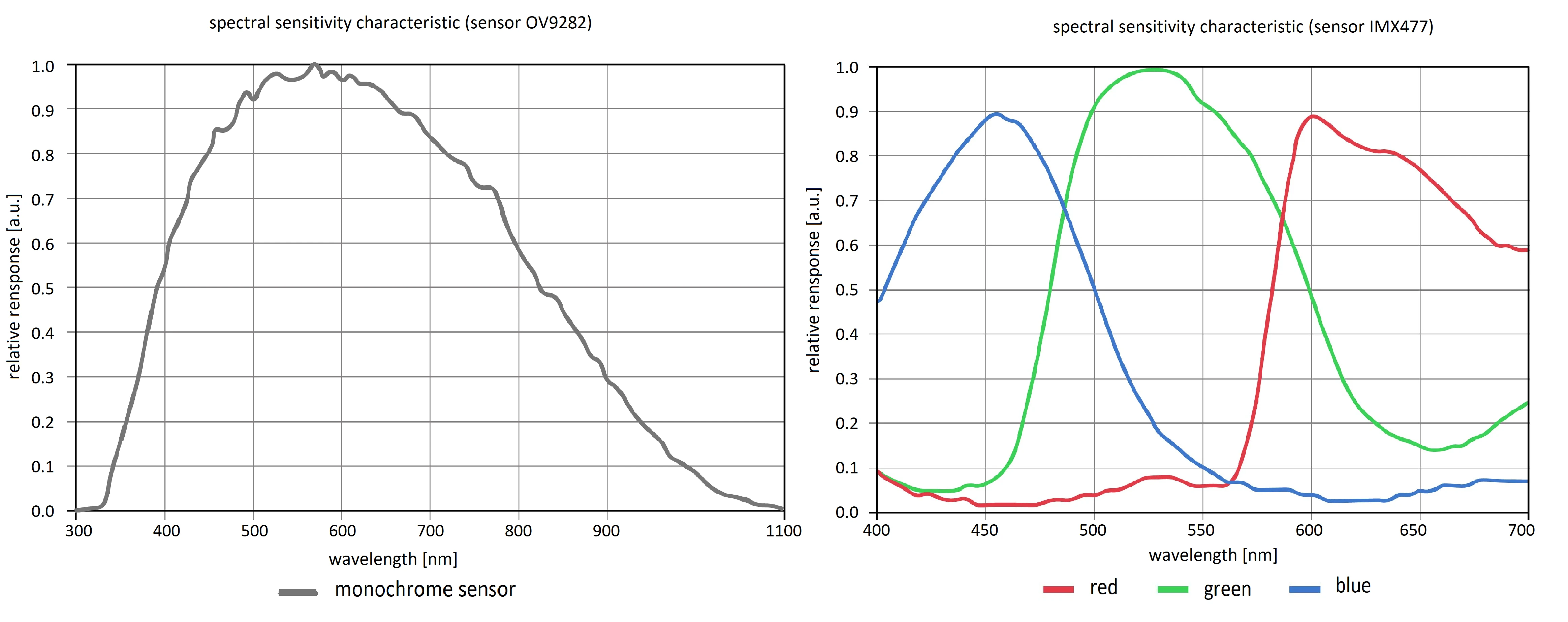

单色和彩色传感器光谱灵敏度比较

在下图中,我们可以看到标准单色和彩色传感器的光谱灵敏度。 光谱灵敏度告诉我们传感器对不同波长光的敏感程度。与彩色传感器相比,单色传感器对所有波长的光都具有更高的灵敏度。
相对响应是指传感器在不同波长下的相对光谱灵敏度, 归一化到传感器具有最高灵敏度的波长。量子效率是衡量传感器将入射光子转换为电子的效率。 单色传感器的量子效率高于彩色传感器,因为 彩色传感器中存在的彩色滤光阵列减少了到达光电探测器的光量。单色传感器可以达到约 80% 的最大量子效率, 而彩色传感器的最大量子效率约为 40%。

弱光性能

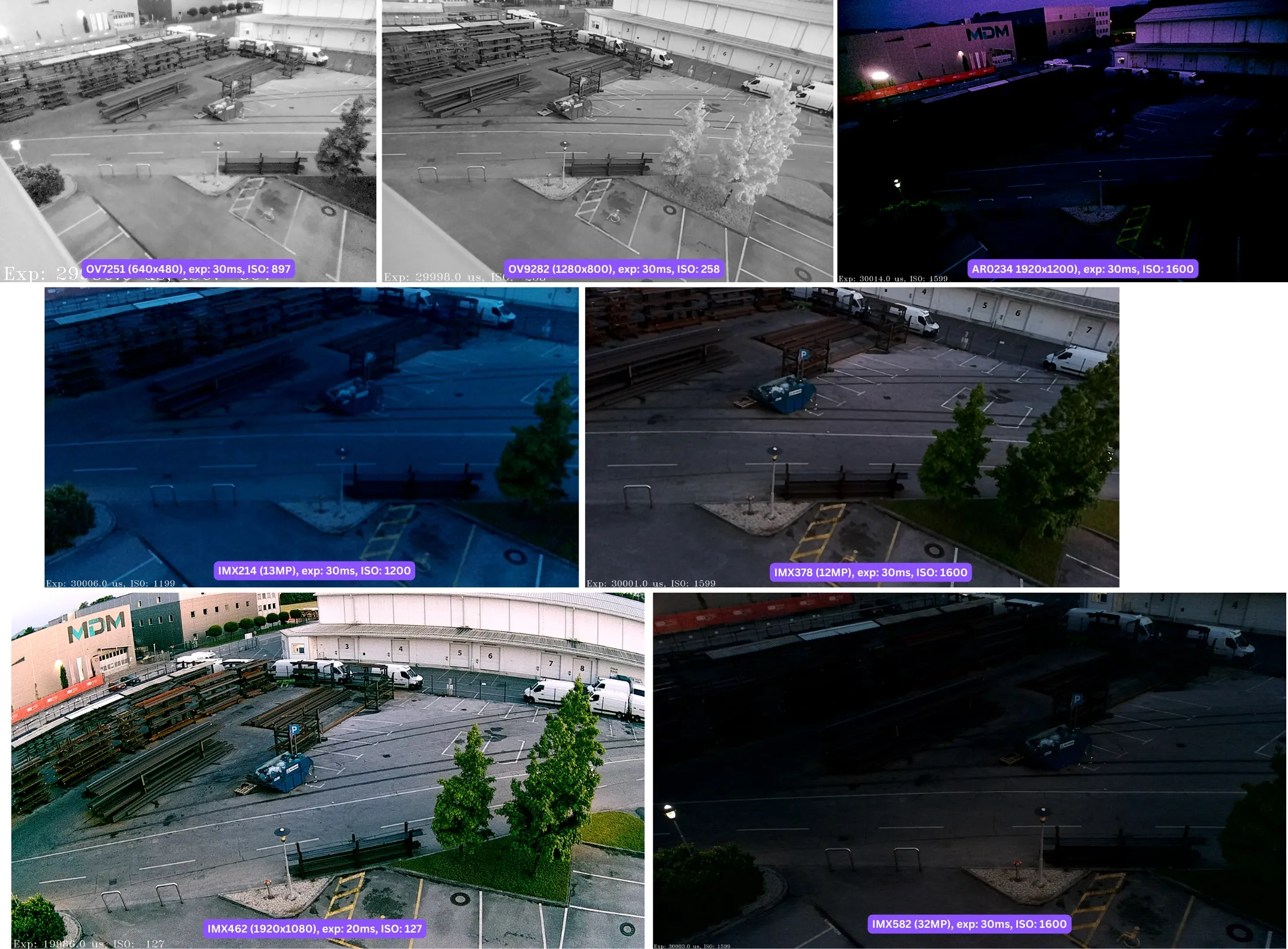

单色传感器的弱光性能通常优于彩色传感器。 这是彩色滤光阵列的结果,它过滤掉了彩色传感器中的一些入射光。 因此,与单色传感器相比,到达彩色传感器的光线更少。 在弱光条件下,这可能至关重要,这就是为什么在这些环境中更倾向于使用单色传感器。在下图中,我们比较了几种传感器的弱光性能(从左到右,从上到下): OV7251、OV9282、AR0234、 IMX214、IMX378、IMX462、 IMX582)。
弱光性能
您可以在 此处查看完整的 gdrive 图像。
