快门类型

最后更新
OAK 摄像头支持卷帘快门和全局快门传感器。以下是它们之间的主要区别:
  • 卷帘快门 - 图像通过从上到下扫描来捕获。这意味着图像不是一次性捕获的,而是一行一行捕获的。 当摄像头或物体移动时,这可能会导致图像失真(果冻效应)。卷帘快门传感器可以在不增加太多成本的情况下实现更高的分辨率。
  • 全局快门 - 图像一次性捕获。这意味着整个图像同时捕获,从而消除了果冻效应。 全局快门传感器在更高分辨率(高于 1MP)下通常要昂贵得多,这就是为什么我们目前支持的最大全局快门传感器是 2.3MP(AR0234)。

卷帘快门

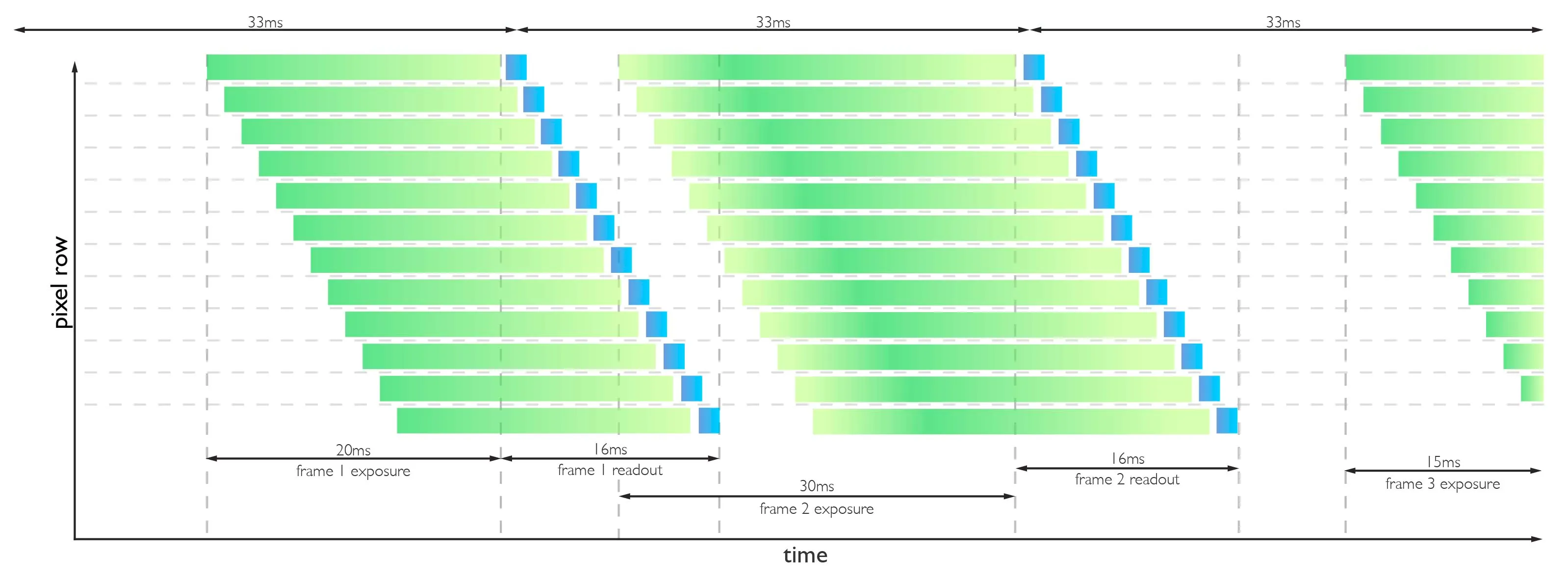

建议用于需要更高分辨率且摄像头或物体移动速度不快的应用。在下图中,绿色标记的时间段表示每个图像行的曝光,而蓝色标记表示每个图像行的读出。 每个图像行的曝光和读出相对于前一个图像行略有偏移。 这会导致在整个曝光期间物体移动引起的失真。
卷帘快门传感器时序
每个新行开始曝光之间的时间差(“行时间”)取决于传感器、MIPI 通道和配置、MIPI 速度以及原始位深度(每像素 8/10/12 位)。 通常,我们可以用 row_time = 1 / (maxFps * rows) 来估算它。因此,对于 IMX378 @ 1080P,它将是 row_time = 1/(60 * 1080) = 15.4us。下面的动画显示了在使用卷帘快门捕获移动物体时的缺点。
卷帘快门传感器时序

估算果冻效应

果冻效应是当摄像头或物体移动时图像中的失真。它是由每个新行开始曝光之间的时间差引起的。果冻效应取决于:
  • 物体速度
  • 物体大小
  • 使用的分辨率
让我们以 FOV 的百分比来测量速度/高度。您可以使用 fov.luxonis.com 来估算速度/高度。 假设我们正在测量一个高度为 50 厘米的盒子,使用 OAK-1(IMX378,正常 FOV)。盒子以 1 米/秒的速度水平移动,摄像头距离物体 2 米。 这意味着总覆盖区域 (AoC) 长度为 2.75 米 - 因此物体以 36.4% FOV/秒的速度移动,并且高度为 FOV 的 18%。
Python
1obj_speed = 0.364  # [fov%/sec]
2obj_height = 0.1  # [%] Object height in the FOV
3width_pix, height_pix = 1920, 1080  # [pix] 1080P resolution
4row_time = 1 / (60 * height_pix) # 15.4 微秒
5
6obj_speed_pix = obj_speed * width_pix # 1920 像素/秒移动
7shift_per_row = obj_speed_pix * row_time # 0.0148[像素/行] 偏移
8
9# 行数,FOV 的 10% => 108 行 * 偏移
10total_shift = obj_height * height_pix * shift_per_row
11print('Object shift:', total_shift, 'pix') # -> 物体偏移:1.16 像素
12print('Relative obj shift', total_shift / width_pix * 100, '%') # -> 0.06 %
13
14width_pix, height_pix = 3840, 2160  # [pix] 4K resolution
15obj_speed_pix = obj_speed * width_pix
16row_time = 1 / (30 * height_pix) # 15.4 微秒,与 1080P 相同
17shift_per_row = obj_speed_pix * row_time
18total_shift = obj_height * height_pix * shift_per_row
19print('Object shift:', total_shift, 'pix') # -> 物体偏移:4.66 像素
20# 相对物体偏移
21print(total_shift / width_pix * 100, '%') # -> 0.12%
1.16 像素的偏移量大吗?这取决于应用。对于大多数应用来说,这不算大,但对于某些应用来说,可能很重要。

全局快门

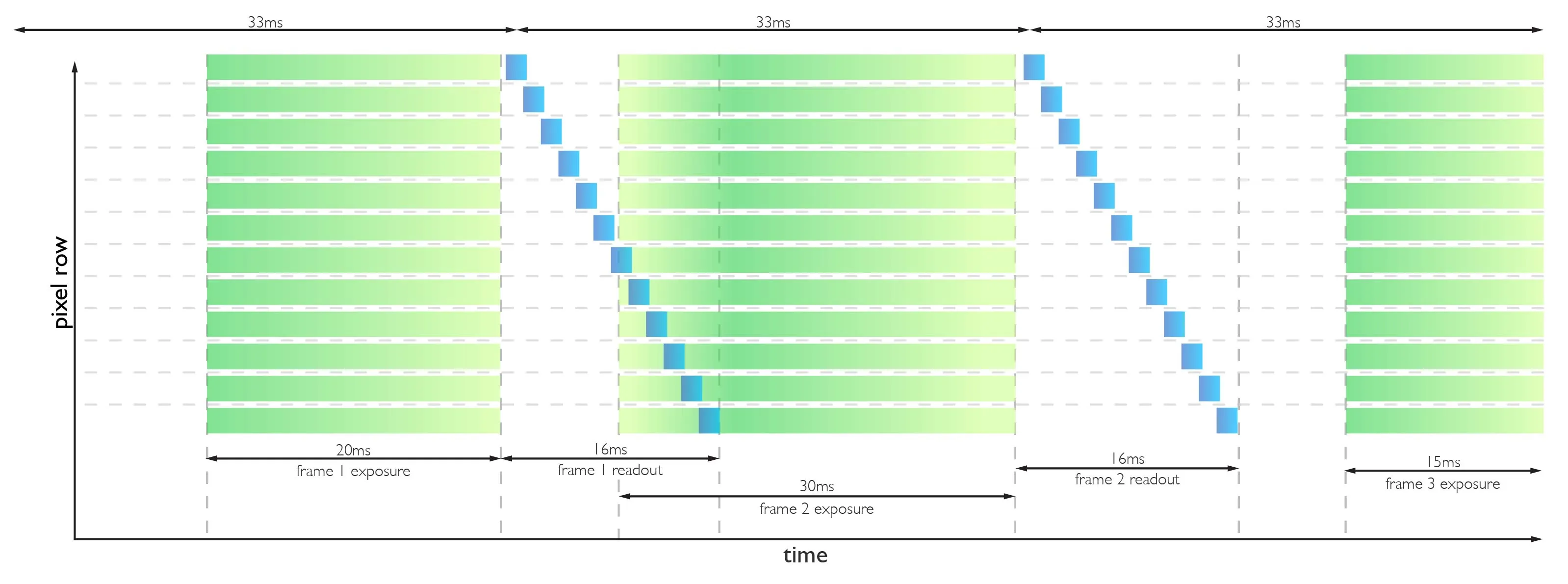

建议用于摄像头或物体快速移动的应用,以及立体摄像头对,其中果冻效应可能导致视差匹配问题。 仍然可能存在一些在下图中,绿色标记的时间段表示每个图像行的曝光,而蓝色标记表示每个图像行的读出。 每个图像行的曝光同时开始和结束,而读出对于每个图像行略有偏移。然而,图像行的偏移读出时间不影响捕获图像的质量。
全局快门传感器时序
使用全局快门时,所有像素同时曝光,这与使用卷帘快门不同。 即使物体移动相对较快,它也能提供更高质量的捕获图像。动画显示了图像的所有行如何一次性捕获。
卷帘快门传感器时序
