本页介绍 IMU 堆栈的硬件方面:
  • 跨平台使用的传感器
  • 支持的输出系列
  • IMU 到摄像头的对齐
  • 出厂校准
  • 噪声特性
有关流访问和 API 使用,请参阅 IMU 节点参考。有关可运行的管道,请使用 DepthAI 中的 IMU 示例。

IMU 型号

功能概述

传感器轴物理传感器磁力计传感器侧派生输出传感器上的绝对航向
BNO08X9加速度计、陀螺仪、磁力计是旋转矢量、游戏旋转矢量、地磁旋转矢量、重力、线性加速度是
BMI2706加速度计、陀螺仪否无作为传感器侧融合方向输出暴露否
LSM6DSV6加速度计、陀螺仪否游戏旋转矢量、重力矢量、陀螺仪偏差否
AK099193磁力计是无否

输出类型

一个常见的混淆源是将所有 IMU 输出视为以相同方式生成。实际上,Luxonis 设备暴露了多类 IMU 数据,并非所有数据都由相同的处理路径生成。

原始

这些是 IMU 本身报告的直接传感器输出,例如传感器本机帧中的加速度计、陀螺仪或磁力计样本。当用户希望完全控制下游处理时,例如在自定义滤波、SLAM、VIO 或主机侧传感器融合管道中,原始输出非常有用。

未校准

未校准输出是根据原始传感器流构建的,在应用了将它们与 Luxonis 摄像头坐标约定对齐所需的帧旋转之后:
  • +X 右
  • +Y 下
  • +Z 前
因此,这些流仍然基于原始 IMU 测量,但以预期的设备对齐坐标系表示。在此阶段未应用工厂固有校正。

已校准

校准输出是根据原始传感器流构建的,在应用了以下内容之后:
  • 帧旋转到 Luxonis RDF 坐标系
  • 工厂固有校准项
  • 补偿确定性传感器误差,例如偏差、比例误差、剪切/交叉轴项,以及包括 IMU 和 PCB 之间的小型安装或焊接偏差在内的与组装相关的缺陷
当用户希望运动数据已针对已知的硬件缺陷进行校正时,这些是推荐的输出。

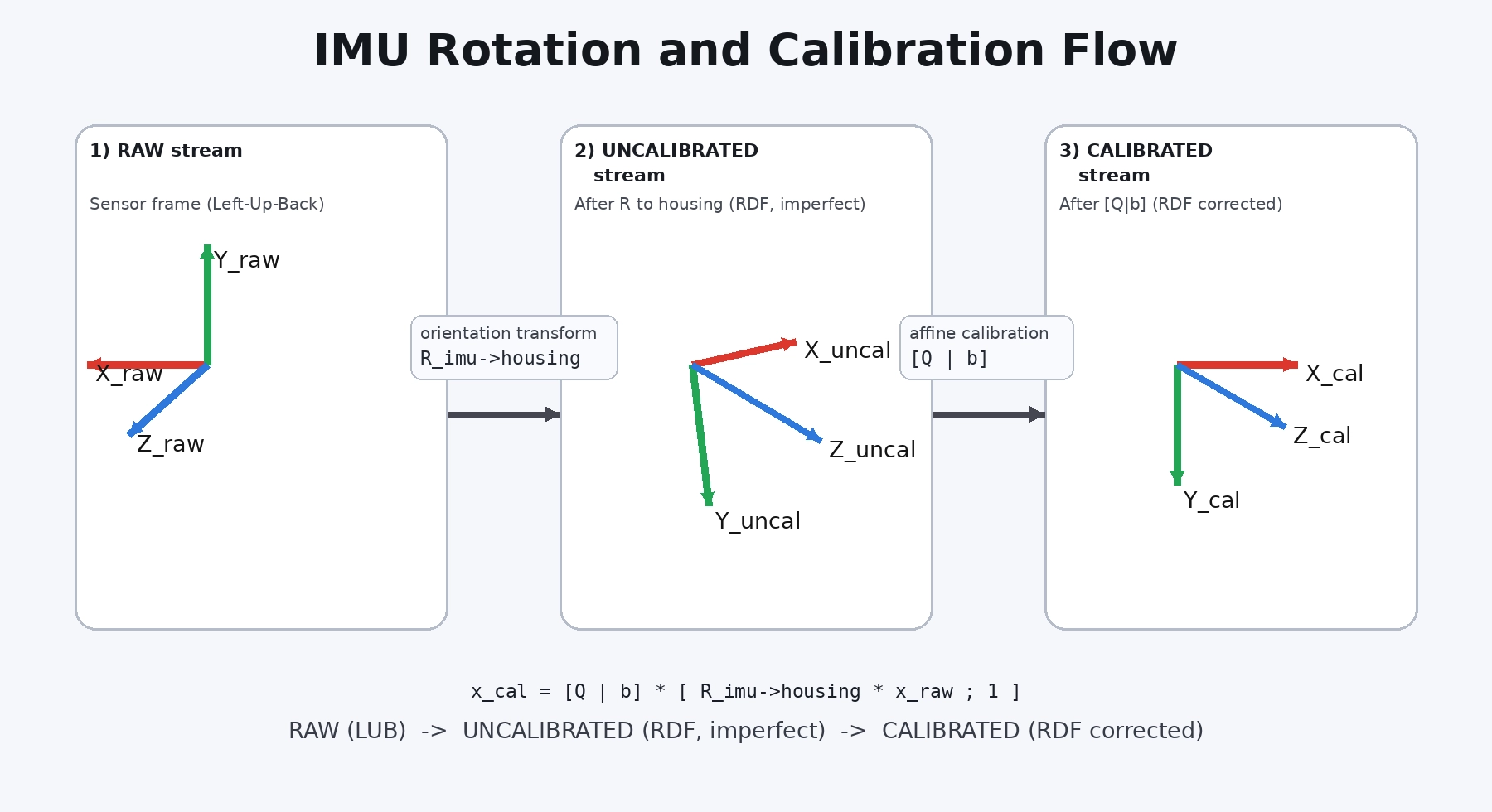

IMU 旋转和校准流程

传感器提供的派生输出

一些 IMU 直接从传感器的内部固件或融合引擎提供更高级别的输出。Luxonis 会转发传感器提供的这些输出。这些包括:
  • 重力矢量
  • 线性加速度/重力补偿加速度
  • 旋转矢量/四元数输出
对于这些输出,Luxonis 不会手动从原始数据重建或重新校准它们。它们直接取自 IMU 的内部处理。

IMU 参考系

每个 IMU 封装都有其自己的由供应商数据表定义的本机传感器轴。这些轴不一定与 Luxonis 图像管道使用的摄像头帧匹配。Luxonis 使用校准中存储的 IMU 外参将 IMU 数据与摄像头帧对齐。

imuExtrinsics

imuExtrinsics 是 IMU 帧和摄像头帧之间的刚性变换。实际上:
  • 对于加速度和角速度等矢量,使用变换的旋转部分
  • 对于完整的多传感器几何,使用完整的 4x4 变换
实际上,在 IMU 帧中测量的矢量使用 imuExtrinsics 的旋转分量旋转到摄像头帧中。

工厂 IMU 校准

Luxonis 对 IMU 堆栈进行工厂校准,以补偿确定性传感器误差,包括:
  • 偏差
  • 比例因子误差
  • 交叉轴/剪切项
  • 与组装相关的对齐缺陷
这与 imuExtrinsics 不同:固有 IMU 校准校正传感器本身,而外参校准将 IMU 帧与摄像头帧关联起来。

噪声特性

除了确定性校准之外,Luxonis 还使用噪声参数表征支持的 IMU 模型的随机行为。这些对于以下方面很有用:
  • VIO
  • EKF / UKF 管道
  • SLAM
  • 模拟
  • 协方差调整
  • Kalibr 等工具
这些参数不会纠正固定的硬件错误。相反,它们描述了随时间变化的测量噪声和偏差漂移。不同的工具对类似的 IMU 噪声项使用不同的名称。下表将常见的 IMU 术语映射到 Kalibr 命名。
概念常见 IMU / Allan 术语Kalibr 名称Luxonis 文档名称
加速度计白噪声VRWaccelerometer_noise_densityaccel_noise_density
加速度计偏差漂移偏差随机游走accelerometer_random_walkaccel_bias_random_walk
加速度计偏差稳定性偏差不稳定性-accel_bias_instability
陀螺仪白噪声ARWgyroscope_noise_densitygyro_noise_density
陀螺仪偏差漂移RRW / 偏差随机游走gyroscope_random_walkgyro_bias_random_walk
陀螺仪偏差稳定性偏差不稳定性-gyro_bias_instability
每个传感器的特性值记录在各个 IMU 页面上。
