自动/固定对焦

最后更新

概述

参数固定对焦 (FF)自动对焦 (AF)
抗振性高低
对焦范围50 厘米到无限远10 厘米到无限远
手动对焦否 - 镜头已固定是 - 可编程
总的来说,自动对焦相机功能更全面,可用于更广泛的应用,而固定对焦相机在强振动环境中更坚固。 请参阅识别对焦类型,了解如何判断您拥有哪种类型的相机模块。

抗振性

固定对焦 (FF) 更适合处理高振动环境。自动对焦使用音圈电机 (VCM) 移动安装在自由移动镜头上的磁铁。在高振动下,这种电磁力会被压倒,镜头会到处振动,导致模糊/奇怪/“果冻”帧。
一些高振动应用场景:
  • 无人机
  • 割草机
  • 重型机械
  • 哈雷戴维森摩托车(以其振动而闻名)等。

对焦范围

自动对焦 (AF) 在这方面表现最佳。固定对焦可以清晰地看到约 50 厘米(约 20 英寸)到无限远,而自动对焦可以清晰地看到 10 厘米(约 4 英寸)到无限远。
自动对焦通过将镜头移动到不同的位置(约 255 个不同步长)来聚焦特定距离,从而实现更宽的景深 (DoF)。自动对焦模型也可以通过 API 手动控制,以 1/256 步长(见下文)。

手动对焦

自动对焦相机可以通过 DepthAI API 手动控制。您可以设置对焦值 (0..255),方式如下:
  • 运行时,通过此处示例,您可以使用“,”和“.”来改变对焦
  • 启动时,使用以下 Python 代码:
Python
1pipeline = dai.Pipeline()
2rgbCam = pipeline.create(dai.node.ColorCamera)
3rgbCam.initialControl.setManualFocus(100) # 0..255
请注意,在高振动环境中,即使您设置了手动对焦,AF 线圈(固定镜头)也无法将镜头固定到位,这将导致图像模糊。

识别对焦类型

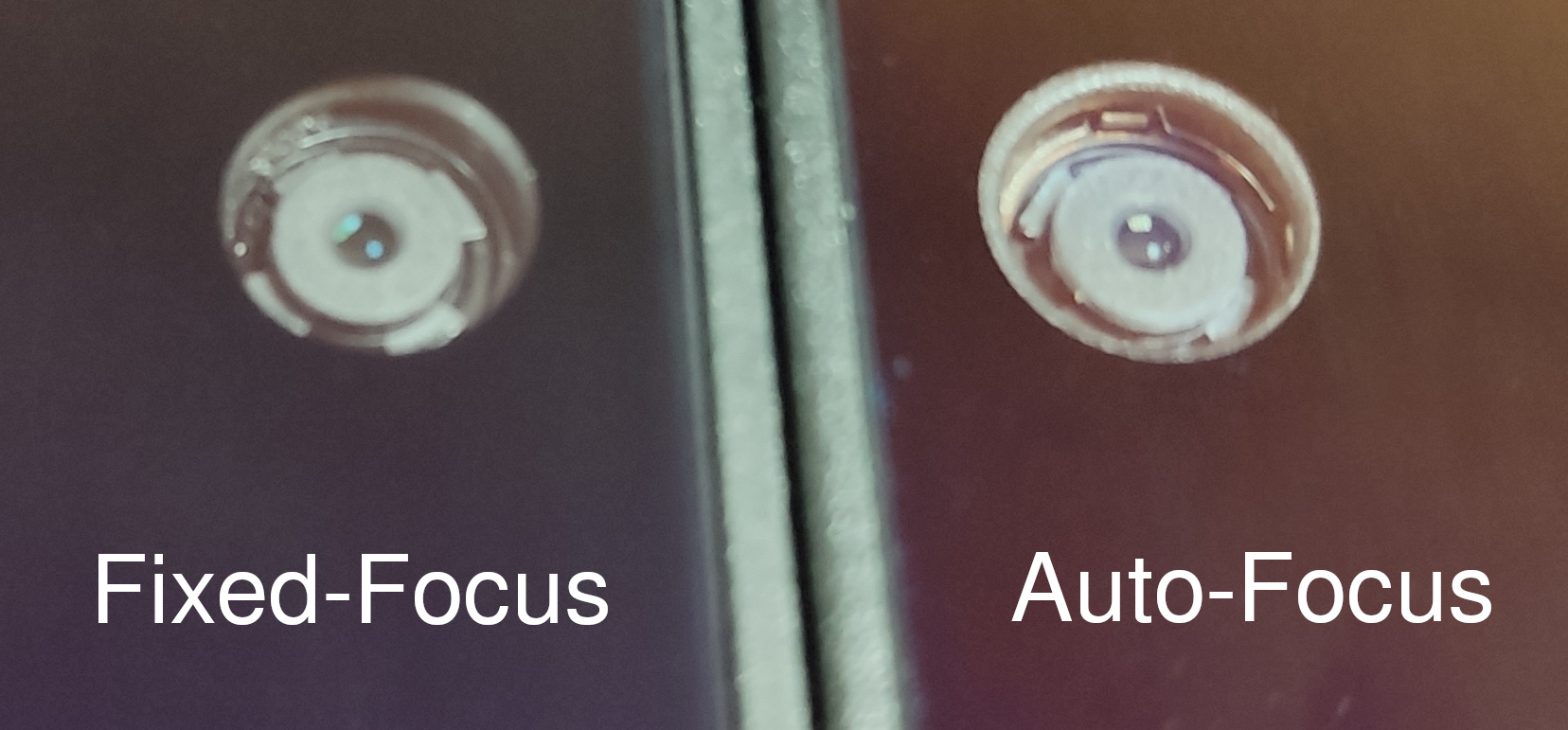

如果您不确定眼前的 OAK 是自动对焦还是固定对焦彩色相机,您可以通过自动对焦机构上的银色金属环来识别它,如下图所示。
另一种可能性是使用 DepthAI API 库查询此信息:
Python
1import depthai as dai
2with dai.Device() as device:
3    print(device.getConnectedCameraFeatures())
这将打印如下内容。hasAutofocusIC 字段对于 AF 相机将为 1,对于 FF 相机将为 0。因此在这种情况下,我们的 OAK-D 相机是 AF:
Python
1[
2    {socket: CAM_A, sensorName: IMX378, width: 4056, height: 3040, orientation: AUTO, supportedTypes: [COLOR], hasAutofocus: 0, hasAutofocusIC: 1, name: color},
3    {socket: CAM_B, sensorName: OV9282, width: 1280, height: 800, orientation: AUTO, supportedTypes: [MONO], hasAutofocus: 0, hasAutofocusIC: 0, name: left},
4    {socket: CAM_C, sensorName: OV9282, width: 1280, height: 800, orientation: AUTO, supportedTypes: [MONO], hasAutofocus: 0, hasAutofocusIC: 0, name: right}
5]
请注意,有两个字段:
  • hasAutofocus 字段是存储在 EEPROM 中的(可能不正确),主要用于向后兼容。
  • hasAutofocusIC 字段是从相机模块(VCM 控制器)读取的实际值。您应该依赖此字段。
