IMX378 是一个 rolling 快门 color 传感器。
规格值
快门类型rolling
类型color
传感器尺寸1/2.3" (11.0mm)
像素尺寸1.55 μm
平台支持RVC2

RVC2 支持的分辨率

分辨率名称 分辨率大小 最大帧率 MIPI 通道 模式
THE_12_MP4056x3040302Full resolution
THE_4_K3840x2160302Cropping
THE_1080_P1920x1080602Cropping (to 4K) then Binning
THE_1352X10121352x10125243x downscale (sensor scaling)
THE_2024X15202024×15208522x2 Binning

RVC2 驱动程序限制

传感器驱动程序为 RVC2 添加了对该传感器的支持。以下是该传感器在 RVC2 上的驱动程序规格。ISP(图像信号处理器)的一部分是 3A(自动曝光、自动白平衡、自动对焦)算法。 它们默认启用,但您也可以禁用它们并手动设置曝光、增益、白平衡等。

手动限制

  • 最小帧率:2
  • 最小曝光时间:5 μs
  • 最大曝光时间:1 / CAM_FPS 秒。例如,30FPS 时为 33ms

自动限制

  • 最小曝光时间:106 μs
  • 最大曝光时间:取决于抗闪烁模式:
    • 抗闪烁模式关闭:33 ms
    • 抗闪烁模式 50Hz:30 ms
    • 抗闪烁模式 60Hz:25 ms
最大自动曝光时间取决于抗闪烁 (AB) 模式,这有助于在使用人造照明时避免闪烁。 我们可以使用 API 配置 AB:
Python
1cam = pipeline.create(dai.node.ColorCamera) # 或 MonoCamera
2# "OFF", "MAINS_50_HZ", 或 "MAINS_60_HZ"
3cam.initialControl.setAntiBandingMode(dai.CameraControl.AntiBandingMode.OFF)

FFC 兼容性

使用 OAK FFC 板,您可以轻松评估不同的传感器和光学器件,因为您可以通过柔性电缆将 FFC 摄像头板连接到任何 OAK FFC 基板(OAK-FFC 4P、OAK-FFC 3P)。FFC 摄像头板是 CCM 的载板(更多信息见下文),因此可以轻松连接到任何 OAK FFC 基板。以下 FFC 摄像头板包含此传感器:
  • OAK-FFC-AR0234-M12 (WIP)

传感器 CCM

紧凑型摄像头模块 (CCM) 可以直接集成到定制产品中。CCM 用于最终的摄像头产品。CCM 在光学器件和 FPC 连接器方面有所不同。以下 CCM 是使用此传感器构建的:
  • PY056:M12-Mount AF,电动对焦
Arducam 更长的 FPC M12-Mount AF AR0234

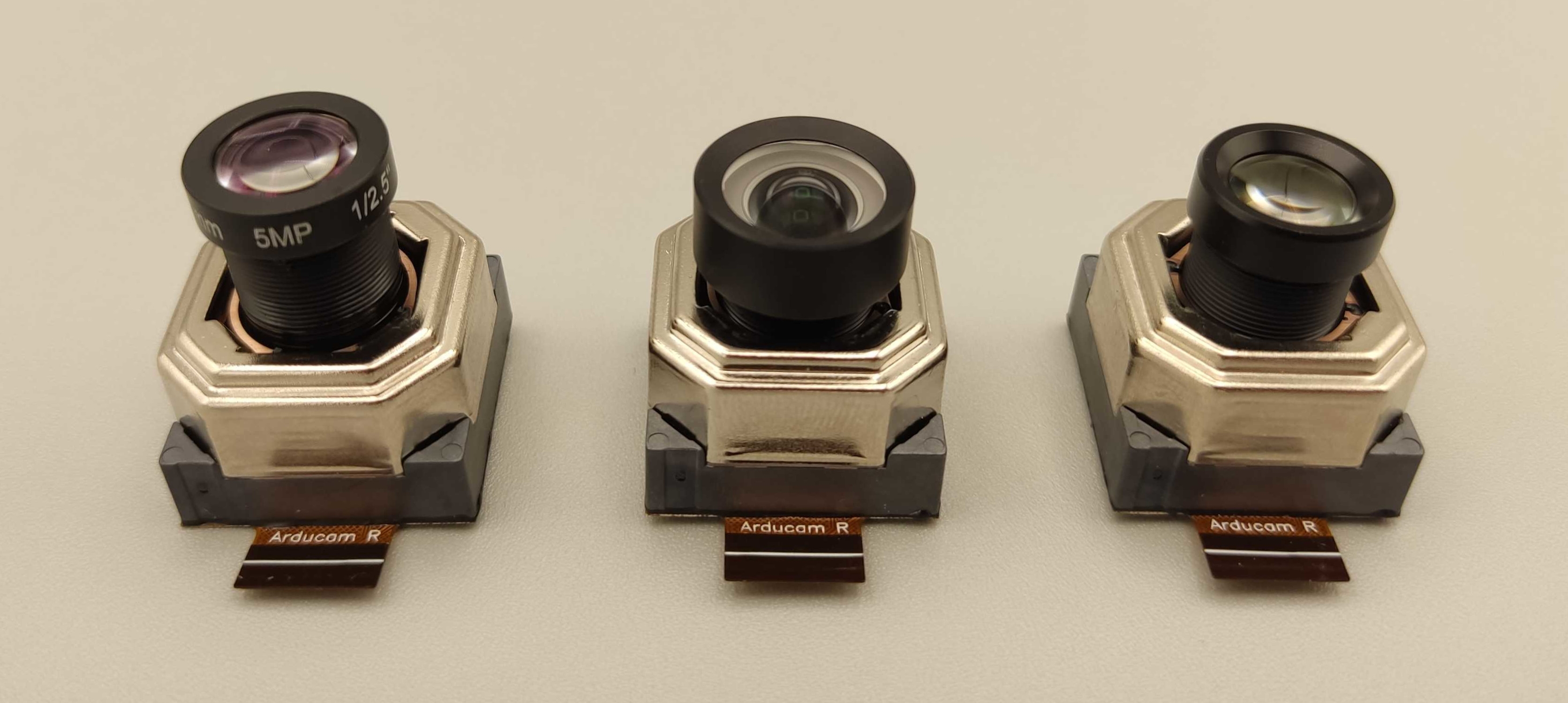

从左到右:1/2.5" M12 Mount,1/2.3" M12 Mount,1/2.8" M12 Mount。
