DepthAI ROS 驱动程序

最后更新
目前,推荐的启动摄像头的方式是使用 depthai_ros_driver 包中的可执行文件。这会将您的摄像头作为 ROS2 组件/ROS Nodelet 运行,并允许您使用 ROS 参数自定义摄像头。ROS2 和 ROS1 之间主要的 API 区别在于参数名称使用不同的约定——ROS2 中的参数使用 . 命名空间,ROS1 中的参数使用 _ 命名空间,例如在 ROS2 中:camera.i_pipeline_type,ROS1 中:camera_i_pipeline_type。为简单起见,本自述文件使用 ROS2 约定。所有可用参数及其默认值的列表可在自述文件底部找到。以 r_ 开头的参数可以在运行时自由修改,例如使用 rqt。以 i_ 开头的参数在摄像头初始化时设置,要更改它们,您必须调用 stop 和 start 服务。这可用于在运行时热插拔神经网络、更改分辨率等。

启动文件

我们为 depthai-ros-driver 包提供了一些示例:
  • camera.launch.py 以 RGBD 模式启动摄像头,并以空间(Mobilenet)模式启动神经网络。
  • rgbd_pcl.launch.py 以基本 RGBD 配置启动摄像头,不加载任何神经网络。还加载用于 RGBD 点云的 ROS 深度处理节点。
  • example_multicam.launch.py 同时启动多个摄像头,每个摄像头都在不同的容器中。编辑 config 目录中的 multicam_example.yaml 配置文件以更改参数。
  • example_segmentation.launch.py 以 RGBD + 语义分割(管道类型=RGBD,神经网络类型=rgb)模式启动摄像头。
  • pointcloud.launch.py - 类似于 rgbd_pcl.launch.py,但不使用 RGB 组件进行点云。
  • example_marker_publish.launch.py 启动 camera.launch.py + 发布检测到的对象作为标记/tfs 的小型 python 节点。
  • rtabmap.launch.py 启动摄像头和 RTAB-MAP RGBD SLAM(您需要先安装它 - sudo apt install ros-$ROS_DISTRO-rtabmap-ros)。您可能需要在此处通过参数设置手动对焦。
要启动它们,您可以运行:
  • ros2 launch depthai_ros_driver camera.launch.py (ROS2)
  • roslaunch depthai_ros_driver camera.launch (ROS1)

从外参发布 TF

默认情况下,摄像头变换是从基于 CAD 模型的默认 URDF 描述发布的。这可以通过使用 depthai_bridge 中的 TFPublisher 类来覆盖,该类根据设备的摄像头校准数据重新发布带有更新信息的描述。要在 depthai_ros_driver 中启用此行为,您可以使用以下参数:
  • camera.i_publish_tf_from_calibration - 将此设置为 true 将启动 TFPublisher
然后您可以设置以下参数:
  • camera.i_tf_camera_name - 如果未设置,则默认为节点名称
  • camera.i_tf_camera_model - 如果未设置,将自动检测。如果节点无法检测到摄像头的 STL 文件,则将其设置为 OAK-D。要在 camera.launch.py 中明确设置,请设置 override_cam_model:=true
  • camera.i_tf_base_frame
  • camera.i_tf_parent_frame
  • camera.i_tf_cam_pos_x
  • camera.i_tf_cam_pos_y
  • camera.i_tf_cam_pos_z
  • camera.i_tf_cam_roll
  • camera.i_tf_cam_pitch
  • camera.i_tf_cam_yaw
使用 camera.launch.py 时,您可以设置 pass_tf_args_as_params:=true,以便使用 TF 参数填充这些参数。例如 ros2 launch depthai_ros_driver camera.launch.py pass_tf_args_as_params:=true parent_frame:=map cam_pos_x:=1.0 imu_from_descr:=true还可以使用 camera.i_tf_custom_urdf_path 和 camera.i_tf_custom_xacro_args 设置自定义 URDF 路径(目前仅支持绝对路径)和自定义 xacro 参数。请注意,robot_state_publisher 必须正在运行。

可用传感器及其分辨率:

  • IMX378 - {"12MP", "4K", "1080P"},默认 1080P
  • OV9282 - {"800P", "720P", "400P"},默认 800P
  • OV9782 - {"800P", "720P", "400P"},默认 800P
  • OV9281 - {"800P", "720P", "400P"},默认 800P
  • IMX214 - {"13MP", "12MP", "4K", "1080P"},默认 1080P
  • IMX412 - {"13MP", "12MP", "4K", "1080P"},默认 1080P
  • OV7750 - {"480P", "400P"},默认 480P
  • OV7251 - {"480P", "400P"},默认 480P
  • IMX477 - {"12MP", "4K", "1080P"},默认 1080P
  • IMX577 - {"12MP", "4K", "1080P"},默认 1080P
  • AR0234 - {"1200P"},默认 1200P
  • IMX582 - {"48MP", "12MP", "4K"},默认 4K
  • LCM48 - {"48MP", "12MP", "4K"},默认 4K

设置 RGB 参数

默认情况下,RGB 摄像头输出 ISP 帧。要设置输出图像的自定义宽度和高度,您可以设置 i_isp_num 和 i_isp_den 来缩放图像尺寸(默认分别为 2 和 3,因此从 1920x1080 缩放到 1280x720),请注意,为了使 RGBD 对齐正常工作,结果宽度和高度必须可被 16 整除。此外,您可以设置 i.output_isp: false 以使用 video 输出,并使用 i_width 和 i_height 参数设置自定义尺寸。

设置立体参数

深度对齐

当设置 stereo.i_align_depth: true 时,立体输出将对齐到由 stereo.i_board_socket_id 参数指定的板载插座(默认为 0/CAM_A)。您可以通过设置例如右流的 i_publish_right_rect: true 来启用校正后的立体流。您还可以设置 i_publish_synced_rect_pair: true 以获取具有相同时间戳的两幅图像。

立体插座顺序

默认情况下,右侧摄像头在用于立体计算时被视为第一个,这反映在 CameraInfo 消息中。如果您想反转此逻辑,请设置 stereo.i_reverse_stereo_socket_order: true(这也可以为单个传感器设置)。

自定义传感器插座

用于计算立体对的传感器配置可以通过编程方式完成,即在 Stereo 节点的构造函数中指定它们(例如在构建自定义管道时),或者通过参数 - stereo.i_left_socket_id/stereo.i_right_socket_id。请注意,目前如果您想使用 rgb/中心插座而不是给定对中的一个,您将需要为此构建一个自定义管道。

特征跟踪器

每个传感器节点(以及 Stereo 节点的校正流)都可以选择添加 FeatureTracker 节点,该节点发布 depthai_ros_msgs/msg/TrackedFeatures 消息。 要启用例如 rgb 节点上的特征,请设置 rgb: i_enable_feature_tracker: true。要在校正流上启用发布,请设置例如 stereo: i_left_rect_enable_feature_tracker。

设置 IMU 参数

参数:
  • i_acc_freq: 400 - 加速度计传感器频率
  • i_acc_cov: 0.0 - 加速度计协方差
  • i_batch_report_threshold: 1 - 批处理报告大小
  • i_enable_rotation: false - 是否启用旋转矢量和磁力计数据(在使用 IMU_WITH_MAGN/IMU_WITH_MAGN_SPLIT 消息类型时可用)
  • i_gyro_cov: 0.0 - 陀螺仪协方差
  • i_gyro_freq: 400 - 陀螺仪频率
  • i_mag_cov: 0.0 - 磁力计协方差
  • i_mag_freq: 100 - 磁力计频率
  • i_max_batch_reports: 10 - 每批最大报告数
  • i_message_type: IMU - ROS 发布器类型:
  • IMU - sensor_msgs/Imu
  • IMU_WITH_MAG - depthai_ros_msgs/ImuWithMagneticField
  • IMU_WITH_MAG_SPLIT - 两个发布器 - sensor_msgs/Imu 和 sensor_msgs/MagneticField
  • i_rot_cov: -1.0 - 旋转协方差
  • i_rot_freq: 400 - 旋转频率
  • i_sync_method: LINEAR_INTERPOLATE_ACCEL - 同步方法。可用选项:
  • COPY
  • LINEAR_INTERPOLATE_GYRO
  • LINEAR_INTERPOLATE_ACCEL
  • i_rotation_vector_type - 旋转矢量类型,更多信息请参考 此链接。可用选项:
  • ROTATION_VECTOR
  • GAME_ROTATION_VECTOR
  • GEOMAGNETIC_ROTATION_VECTOR
  • ARVR_STABILIZED_ROTATION_VECTOR
  • ARVR_STABILIZED_GAME_ROTATION_VECTOR

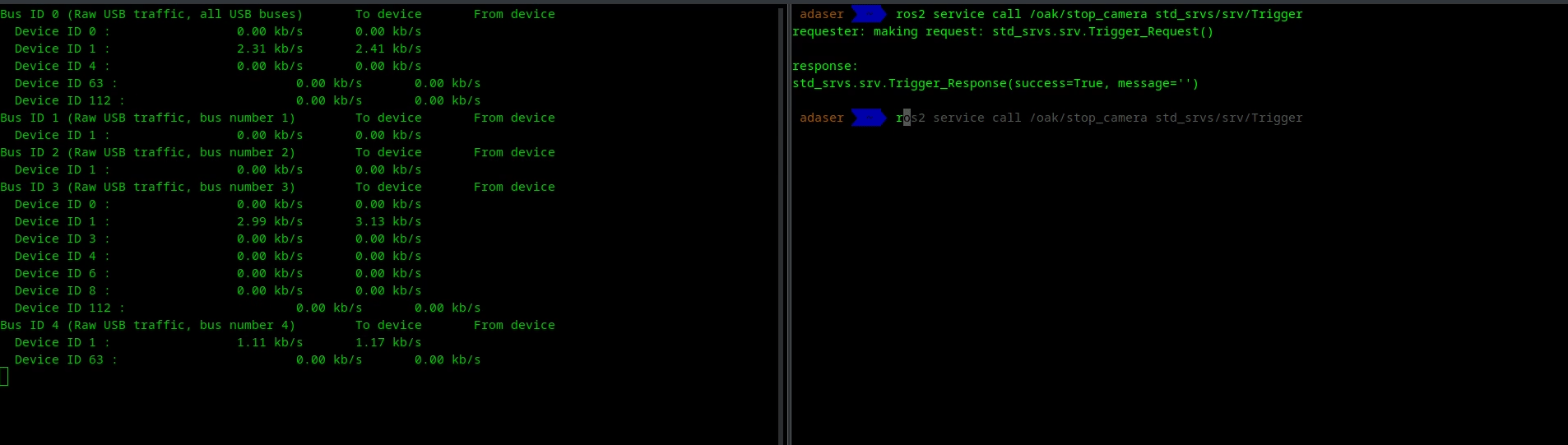

停止/启动摄像头以节省电量/重新配置

停止摄像头也可用于节省电量,因为管道会从设备中移除。停止摄像头时,主题也会被移除。还有一个选项可以在摄像头遇到错误时启用自动重启。为此,请设置 camera.i_restart_on_diagnostics_error: true。

管道参数

至于参数本身,有几个关键参数决定了摄像头的行为。
  • camera_i_pipeline_type 可以是
  • RGB - 仅发布 RGB 流,NN 可用
  • RGBD - 发布 RGB + 深度流(为左右摄像头设置 i_publish_topic 以启用它们),NN 和空间 NN 可用
  • Stereo - 发布左右传感器流,NN 可为每个传感器单独设置
  • RGBStereo - 发布 RGB + 左 + 右流,NN 可为每个传感器单独设置
  • Depth - 仅发布深度流,NN 可通过参数在立体节点上设置
  • CamArray - 发布所有检测到的传感器流,NN 可为每个传感器单独设置
  • Tof - 仅发布 TOF 流,无 NN 可用
  • DepthTof - 发布深度 + TOF 流,特定于 OAK-D-SR-POE,NN 可通过参数在立体节点上设置
  • StereoToF - 发布立体 + TOF 流,特定于 OAK-D-SR-POE,NN 可通过参数在立体节点上设置
  • RGBToF - 发布 RGB + TOF 流,特定于 OAK-D-SR-POE,NN 可通过参数在立体节点上设置 这告诉摄像头是否应加载立体组件。默认设置为 RGBD。 也可以创建自定义管道,因为所有类型都定义为插件。
为此,您可以创建一个自定义包(例如 test_plugins),在该包中创建一个可执行文件(test_plugins.cpp)。在该文件中,定义一个继承自 depthai_ros_driver::pipeline_gen::BasePipeline 并覆盖 createPipeline 方法的自定义插件。之后导出插件,例如:
C
1#include <pluginlib /class_list_macros.hpp>
2  PLUGINLIB_EXPORT_CLASS(test_plugins::Test, depthai_ros_driver::pipeline_gen::BasePipeline)
添加插件定义:
Xml
1<library path="test_plugins">
2    <class type="test_plugins::Test" base_class_type="depthai_ros_driver::pipeline_gen::BasePipeline">
3      <description>Test Pipeline.</description>
4    </class>
5  </library>
现在您可以将创建的插件用作管道,只需将 camera.i_pipeline_type 设置为 test_plugins::Test。

神经网络

具有 3 个传感器的摄像头的基本配置选项可以通过 3 个 camera 参数控制:
  • camera.i_nn_type 可以是 none、rgb 或 spatial。这决定了我们加载的神经网络是否也应该获取深度信息(例如以 3D 格式提供检测)。默认设置为 spatial。
  • camera.i_mx_id/camera.i_ip/camera.i_usb_port_id 用于连接到特定摄像头。如果未设置,它会自动连接到下一个可用设备。您可以通过运行默认启动文件从日志中获取这些参数。
  • nn.i_nn_config_path 表示包含要加载的神经网络类型和要使用的参数信息的 JSON 文件的路径。目前我们提供加载 MobileNet、Yolo 和分割(非空间)模型的选项。要查看它们的示例配置,请导航到 depthai_ros_driver/config/nn。默认为 depthai_ros_driver 中的 mobilenet.json。
要使用提供的示例神经网络,您可以将路径设置为:
  • depthai_ros_driver/segmentation
  • depthai_ros_driver/mobilenet
  • depthai_ros_driver/yolo
您还可以选择通过将 sensor_name.i_enable_nn 设置为 true 来在特定传感器上运行神经网络。之后,您可以类似地将 sensor_name_nn.i_nn_config_path 设置为配置文件的路径。 您还可以为 Stereo 节点设置空间神经网络,并将其左右流之一用作 rgb 输入。这可以在具有 RGB 侧传感器的摄像头(如 OAK-D-SR 和 OAK-D-LR)中启用。设置也类似:
  • stereo.i_enable_spatial_nn - 设置为 true 以启用空间神经网络
  • stereo.i_spatial_nn_source - 设置为 left 或 right 以选择哪个传感器用作神经网络的 rgb 输入
  • stereo_nn.i_nn_config_path - 空间神经网络配置文件的路径
所有可用的摄像头特定参数及其默认值可在 depthai_ros_driver/config/camera.yaml 中查看。

同步

目前,您可以使用同步节点包装器同步任意数量的图像主题。要创建同步节点,请设置 pipeline_gen: i_enable_sync: true,例如 rgb.i_synced: true 和 stereo.i_synced: true。 当运行 camera.launch.py 并带有 pointcloud.enable:=true 参数时,将应用此示例配置。

特定摄像头配置

PoE 摄像头

由于 PoE 摄像头使用的协议吞吐量低于 USB,因此运行默认摄像头启动可能会根据所选分辨率/帧率导致延迟。为了解决这个问题,您可以使用编码帧,这允许您保持所需的分辨率/帧率,但以图像质量下降为代价,因为进行了压缩。另一个区别是,在此模式下禁用了 subpixel 深度过滤。要启用低带宽,例如对于 rgb 摄像头,请更改参数:
  • rgb.i_low_bandwidth - true 以启用
  • rgb.i_low_bandwidth_quality - 所需质量百分比(默认 50) 有关所有流的示例参数,请参阅 low_bandwidth.yaml 文件。

ToF 摄像头

OAK-D-SR-PoE 由于其特定的配置,需要一个单独的启动文件 - sr_poe_rgbd_pcl.launch.py。 这也利用了 OAK-D-SR 特定的管道配置,您可以在上面找到有关管道类型的更多信息。 请注意,目前 ToF 摄像头由于传感器插座命名约定而以 rgb 帧发布图像。

RealSense 兼容性

为了快速集成测试,您可以使用 camera.launch.py 并带有 rs_compat:=true 参数来模拟 RealSense 摄像头的行为。 这将使用 RGBD 管道设置摄像头,并发布与 RealSense 摄像头兼容的主题名称。 TF 帧也将以 RealSense 格式提供。与 RS 节点的工作方式类似,您可以使用 pointcloud.enable:=true 参数启用点云发布。 请注意,驱动程序将以不同的名称和命名空间以及不同的 DAI 节点名称生成,因此您可能需要相应地调整您的配置文件。 命名约定如下:
  • 命名空间:'' -> camera
  • 节点名称:oak -> camera
  • rgb -> color
  • stereo -> depth
  • 'left' -> infra_2
  • 'right' -> infra_1
  • 帧 oak -> camera_link

示例

让我们看看启动文件需要哪些更改:
Python
1# RealSense 驱动程序的示例包含
2rs_camera_launch_include = IncludeLaunchDescription(
3  PythonLaunchDescriptionSource([
4      PathJoinSubstitution([
5          FindPackageShare('realsense2_camera'),
6          'launch',
7          'rs_launch.py',
8      ])
9  ]),
10  launch_arguments={
11      'pointcloud.enable': true,
12  }.items()
13)
以下启动描述将以 RGBD 模式运行摄像头驱动程序,并启用点云。 现在要调整以使用 OAK 摄像头,您需要更改以下内容:
Python
1# OAK 驱动程序的示例包含
2oak_camera_launch_include = IncludeLaunchDescription(
3  PythonLaunchDescriptionSource([
4      PathJoinSubstitution([
5          FindPackageShare('depthai_ros_driver'),
6          'launch',
7          'camera.launch.py',
8      ])
9  ]),
10  launch_arguments={
11      'rs_compat': true,
12      'pointcloud.enable': true,
13  }.items()
14)
这将以相同的主题启动摄像头,唯一的更改是深度默认配置文件是 1280x720x30 而不是 848x480x30。

RTABMap 与 RealSense 兼容性示例

让我们看看 rtabmap_ros 包中的一个示例,realsense_d435i_color.launch.py。 注意 此示例截至目前(2024-08-27)需要根据 RS 主题名称进行调整,如下所示:

之前

Python
1remappings=[
2('imu', '/imu/data'),
3('rgb/image', '/camera/color/image_raw'),
4('rgb/camera_info', '/camera/color/camera_info'),
5('depth/image', '/camera/realigned_depth_to_color/image_raw')]

之后

Python
1remappings=[
2('imu', '/imu/data'),
3('rgb/image', '/camera/camera/color/image_raw'),
4('rgb/camera_info', '/camera/camera/color/camera_info'),
5('depth/image', '/camera/camera/depth/image_rect_raw')]
现在要使用 RS 摄像头启动示例,根据说明,您需要运行以下命令:
Command Line
1ros2 launch realsense2_camera rs_launch.py enable_gyro:=true enable_accel:=true unite_imu_method:=1 enable_sync:=true
要使用 OAK 摄像头启动相同的示例,您需要运行以下命令:
Command Line
1ros2 launch depthai_ros_driver camera.launch.py rs_compat:=true
请注意,ROS2 节点的推荐方法是使用组件来提高性能和减少延迟。 RS 摄像头驱动程序不提供用于在组件容器中运行摄像头节点的专用启动文件(除了 intra_process_demo),因此您需要为此创建一个自定义容器。 DepthAI ROS 驱动程序的默认启动文件默认以组合模式运行,因此您可以在运行时向同一容器添加更多节点。 您还可以参考 depthai_ros_driver 包中的 rtabmap.launch.py 示例,以使用 OAK 摄像头运行 RTABMap。您还可以进行少量修改,以在此示例中启用 RS 模式。

重新校准

如果您想使用设备提供的校准值以外的其他校准值,可以通过以下方式进行:
  • 使用每个图像流可用的 set_camera_info 服务
  • 使用 i_calibration_file 参数指向校准文件。注意 摄像头名称必须以 / 开头,例如 /rgb。有关示例校准文件,请参阅 depthai_ros_driver/config/calibration。 提供了 calibration.launch 文件,用于以单目和立体配置启动 ROS 摄像头校准器节点。 校准文件语法(来自 camera_info_manager):
Yaml
1- file:///full/path/to/local/file.yaml
2- file:///full/path/to/videre/file.ini
3- package://camera_info_manager/tests/test_calibration.yaml
4- package://ros_package_name/calibrations/camera3.yaml

将外部源用于神经网络推理或立体深度

可以将外部图像主题用作神经网络或深度计算的输入。

示例场景

  1. 我们希望根据 USB 摄像头节点发布的图像获取分割或 2D 检测输出。 这可以通过将 rgb.i_simulate_from_topic 参数设置为 true 来实现。这会创建一个 sensor_msgs/Image 订阅者,默认监听 /<node_name>/rgb/input 主题,并在每次回调时将数据传递到管道中。 主题名称可以通过经典的 ROS 主题重映射或将 rgb.i_simulated_topic_name 设置为所需名称来更改。 默认情况下,原始传感器节点仍在运行并发布数据。将 rgb.i_disable_node 设置为 true 将阻止其生成。请查看 depthai_filters 中的 det2d_usb_cam_overlay.launch.py 以查看其运行情况。
  2. 计算深度 - left 和 right 传感器节点都可以按照上面的示例进行设置,以从外部主题计算深度/视差。请注意,为此,您需要指定:
  • left.i_board_socket_id: 1
  • right.i_board_socket_id: 2
  • 默认立体输入尺寸设置为 1280x720,如果图像尺寸不同,要设置自定义尺寸,请设置 stereo.i_set_input_size: true 并相应调整 stereo.i_input_width 和 stereo.i_input_height。
  • 使用 camera.i_external_calibration_path 参数的外部校准文件路径。要从设备获取校准,您可以将 camera.i_calibration_dump 设置为 true 或调用 save_calibration 服务。校准将保存到 /tmp/<mx_id>_calibration.json。 一个示例可以在 depthai_ros_driver 中的 stereo_from_rosbag.launch.py 中看到。

开发者指南

为了在隔离的工作区中更轻松地进行开发,可以使用带有 DevContainers 插件的 Visual Studio Code,为此:
  • 创建单独的工作区
  • 将存储库克隆到 src
  • 将 .devcontainer 目录复制到主工作区目录
  • 在 VSCode 中打开工作区目录

参数列表

Yaml
1/oak:
2ros__parameters:
3  camera:
4    i_calibration_dump: false
5    i_enable_diagnostics: true
6    i_enable_ir: true
7    i_enable_sync: false
8    i_external_calibration_path: ""
9    i_floodlight_brightness: 0
10    i_ip: ""
11    i_laser_dot_brightness: 800
12    i_mx_id: ""
13    i_nn_type: none
14    i_pipeline_dump: false
15    i_pipeline_type: RGBD
16    i_publish_tf_from_calibration: false
17    i_restart_on_diagnostics_error: false
18    i_rs_compat: false
19    i_tf_base_frame: oak
20    i_tf_cam_pitch: "0.0"
21    i_tf_cam_pos_x: "0.0"
22    i_tf_cam_pos_y: "0.0"
23    i_tf_cam_pos_z: "0.0"
24    i_tf_cam_roll: "0.0"
25    i_tf_cam_yaw: "0.0"
26    i_tf_camera_model: ""
27    i_tf_camera_name: oak
28    i_tf_custom_urdf_location: ""
29    i_tf_custom_xacro_args: ""
30    i_tf_imu_from_descr: "false"
31    i_tf_parent_frame: oak-d-base-frame
32    i_usb_port_id: ""
33    i_usb_speed: SUPER_PLUS
34    diagnostic_updater:
35    period: 1.0
36  pipeline_gen:
37    i_enable_diagnostics: true
38    i_enable_imu: true
39    i_enable_sync: false
40  imu:
41    i_acc_cov: 0.0
42    i_acc_freq: 400
43    i_batch_report_threshold: 5
44    i_enable_rotation: false
45    i_get_base_device_timestamp: false
46    i_gyro_cov: 0.0
47    i_gyro_freq: 400
48    i_mag_cov: 0.0
49    i_max_batch_reports: 10
50    i_message_type: IMU
51    i_rot_cov: -1.0
52    i_sync_method: LINEAR_INTERPOLATE_ACCEL
53    i_update_ros_base_time_on_ros_msg: false
54  left:
55    i_add_exposure_offset: false
56    i_board_socket_id: 1
57    i_calibration_file: ""
58    i_disable_node: false
59    i_enable_feature_tracker: false
60    i_enable_lazy_publisher: true
61    i_enable_nn: false
62    i_exposure_offset: 0
63    i_fps: 30.0
64    i_fsync_continuous: false
65    i_fsync_trigger: false
66    i_get_base_device_timestamp: false
67    i_height: 720
68    i_low_bandiwdth_frame_freq: 30
69    i_low_bandwidth: false
70    i_low_bandwidth_bitrate: 0
71    i_low_bandwidth_ffmpeg_encoder: libx264
72    i_low_bandwidth_profile: 4
73    i_low_bandwidth_quality: 50
74    i_max_q_size: 30
75    i_publish_compressed: false
76    i_publish_topic: false
77    i_resolution: 720P
78    i_reverse_stereo_socket_order: false
79    i_sensor_img_orientation: AUTO
80    i_set_isp3a_fps: false
81    i_simulate_from_topic: false
82    i_simulated_topic_name: ""
83    i_synced: false
84    i_update_ros_base_time_on_ros_msg: false
85    i_width: 1280
86    r_exposure: 1000
87    r_iso: 800
88    r_set_man_exposure: false
89  nn:
90    i_board_socket_id: 0
91    i_disable_resize: false
92    i_enable_passthrough: false
93    i_enable_passthrough_depth: false
94    i_get_base_device_timestamp: false
95    i_num_inference_threads: 2
96    i_num_pool_frames: 4
97    i_update_ros_base_time_on_ros_msg: false
98  rgb:
99    i_add_exposure_offset: false
100    i_board_socket_id: 0
101    i_calibration_file: ""
102    i_disable_node: false
103    i_enable_feature_tracker: false
104    i_enable_lazy_publisher: true
105    i_enable_nn: false
106    i_enable_preview: false
107    i_exposure_offset: 0
108    i_fps: 30.0
109    i_fsync_continuous: false
110    i_fsync_trigger: false
111    i_get_base_device_timestamp: false
112    i_height: 720
113    i_interleaved: false
114    i_isp_den: 3
115    i_isp_num: 2
116    i_keep_preview_aspect_ratio: true
117    i_low_bandiwdth_frame_freq: 30
118    i_low_bandwidth: true
119    i_low_bandwidth_bitrate: 0
120    i_low_bandwidth_ffmpeg_encoder: libx264
121    i_low_bandwidth_profile: 4
122    i_low_bandwidth_quality: 50
123    i_max_q_size: 30
124    i_output_isp: true
125    i_preview_height: 300
126    i_preview_size: 300
127    i_preview_width: 300
128    i_publish_compressed: false
129    i_publish_topic: true
130    i_resolution: 1080P
131    i_reverse_stereo_socket_order: false
132    i_sensor_img_orientation: AUTO
133    i_set_isp3a_fps: false
134    i_set_isp_scale: true
135    i_simulate_from_topic: false
136    i_simulated_topic_name: ""
137    i_synced: false
138    i_update_ros_base_time_on_ros_msg: false
139    i_width: 1280
140    r_exposure: 20000
141    r_focus: 1
142    r_iso: 800
143    r_set_man_exposure: false
144    r_set_man_focus: false
145    r_set_man_whitebalance: false
146    r_whitebalance: 3300
147  right:
148    i_add_exposure_offset: false
149    i_board_socket_id: 2
150    i_calibration_file: ""
151    i_disable_node: false
152    i_enable_feature_tracker: false
153    i_enable_lazy_publisher: true
154    i_enable_nn: false
155    i_exposure_offset: 0
156    i_fps: 30.0
157    i_fsync_continuous: false
158    i_fsync_trigger: false
159    i_get_base_device_timestamp: false
160    i_height: 720
161    i_low_bandiwdth_frame_freq: 30
162    i_low_bandwidth: false
163    i_low_bandwidth_bitrate: 0
164    i_low_bandwidth_ffmpeg_encoder: libx264
165    i_low_bandwidth_profile: 4
166    i_low_bandwidth_quality: 50
167    i_max_q_size: 30
168    i_publish_compressed: false
169    i_publish_topic: false
170    i_resolution: 720P
171    i_reverse_stereo_socket_order: false
172    i_sensor_img_orientation: AUTO
173    i_set_isp3a_fps: false
174    i_simulate_from_topic: false
175    i_simulated_topic_name: ""
176    i_synced: false
177    i_update_ros_base_time_on_ros_msg: false
178    i_width: 1280
179    r_exposure: 1000
180    r_iso: 800
181    r_set_man_exposure: false
182
183  stereo:
184    i_add_exposure_offset: false
185    i_align_depth: true
186    i_bilateral_sigma: 0
187    i_board_socket_id: 0
188    i_depth_filter_size: 5
189    i_depth_preset: HIGH_ACCURACY
190    i_disparity_width: DISPARITY_96
191    i_enable_alpha_scaling: false
192    i_alpha_scaling: 0.0
193    i_enable_brightness_filter: false
194    i_brightness_filter_min_brightness: 0
195    i_brightness_filter_max_brightness: 256
196    i_enable_companding: false
197    i_enable_decimation_filter: false
198    i_decimation_filter_decimation_mode: PIXEL_SKIPPING
199    i_decimation_filter_decimation_factor: 1
200    i_enable_disparity_shift: false
201    i_disparity_shift: 0
202    i_enable_distortion_correction: false
203    i_enable_lazy_publisher: true
204    i_enable_spatial_filter: false
205    i_spatial_filter_hole_filling_radius: 2
206    i_spatial_filter_alpha: 0.5
207    i_spatial_filter_delta: 20
208    i_spatial_filter_iterations: 1
209    i_enable_spatial_nn: false
210    i_enable_speckle_filter: false
211    i_speckle_filter_speckle_range: 50
212    i_enable_temporal_filter: false
213    i_temporal_filter_alpha: 0.4
214    i_temporal_filter_delta: 20
215    i_temporal_filter_persistency: VALID_2_IN_LAST_4
216    i_enable_threshold_filter: false
217    i_threshold_filter_min_range: 400
218    i_threshold_filter_max_range: 15000
219    i_exposure_offset: 0
220    i_extended_disp: false
221    i_get_base_device_timestamp: false
222    i_height: 720
223    i_left_rect_add_exposure_offset: false
224    i_left_rect_enable_feature_tracker: false
225    i_left_rect_exposure_offset: 0
226    i_left_rect_low_bandwidth: false
227    i_left_rect_low_bandwidth_bitrate: 0
228    i_left_rect_low_bandwidth_ffmpeg_encoder: libx264
229    i_left_rect_low_bandwidth_frame_freq: 30
230    i_left_rect_low_bandwidth_profile: 4
231    i_left_rect_low_bandwidth_quality: 50
232    i_left_rect_publish_compressed: false
233    i_left_rect_synced: true
234    i_left_socket_id: 1
235    i_low_bandwidth: false
236    i_low_bandwidth_bitrate: 0
237    i_low_bandwidth_ffmpeg_encoder: libx264
238    i_low_bandwidth_profile: 4
239    i_low_bandwidth_quality: 50
240    i_lr_check: true
241    i_lrc_threshold: 10
242    i_max_q_size: 30
243    i_output_disparity: false
244    i_publish_left_rect: false
245    i_publish_right_rect: false
246    i_publish_synced_rect_pair: false
247    i_publish_topic: true
248    i_rectify_edge_fill_color: 0
249    i_reverse_stereo_socket_order: false
250    i_right_rect_add_exposure_offset: false
251    i_right_rect_enable_feature_tracker: false
252    i_right_rect_exposure_offset: 0
253    i_right_rect_low_bandwidth: false
254    i_right_rect_low_bandwidth_bitrate: 0
255    i_right_rect_low_bandwidth_ffmpeg_encoder: libx264
256    i_right_rect_low_bandwidth_frame_freq: 30
257    i_right_rect_low_bandwidth_profile: 4
258    i_right_rect_low_bandwidth_quality: 50
259    i_right_rect_publish_compressed: false
260    i_right_rect_synced: true
261    i_right_socket_id: 2
262    i_set_disparity_to_depth_use_spec_translation: false
263    i_set_input_size: false
264    i_socket_name: rgb
265    i_spatial_nn_source: right
266    i_stereo_conf_threshold: 240
267    i_subpixel: true
268    i_subpixel_fractional_bits: 3
269    i_synced: false
270    i_update_ros_base_time_on_ros_msg: false
271    i_width: 1280
272    use_sim_time: false
273  tof:
274    i_publish_topic: true
275    i_synced: true
276    i_calibration_file: ""
277    i_low_bandwidth: false # 启用低带宽模式目前可能无法正常工作
278    i_low_bandwidth_bitrate: 0
279    i_low_bandwidth_ffmpeg_encoder: libx264
280    i_low_bandwidth_profile: 4
281    i_low_bandwidth_quality: 80
282    i_get_base_device_timestamp: false
283    i_update_ros_base_time_on_ros_msg: false
284    i_enable_lazy_publisher: false
285    i_add_exposure_offset: false
286    i_exposure_offset: 0
287    i_reverse_stereo_socket_order: false
288    i_board_socket_id: 0
289    i_max_q_size: 8
290    i_width: 640
291    i_height: 480
292    i_fps: 30.0
293    i_enable_optical_correction: false
294    i_enable_fppn_correction: false
295    i_enable_temperature_correction: false
296    i_enable_wiggle_correction: false
297    i_enable_phase_unwrapping: false
298    i_enable_phase_shuffle_temporal_filter: true
299    i_phase_unwrapping_level: 4
300    i_phase_unwrap_error_threshold: 100
301    i_median_filter: MEDIAN_OFF
