OAK4

OAK4 摄像头(基于 RVC4)专为具有多变热条件的工业环境而设计。 正如 OAK4 气候/振动测试博客中所述,OAK4-D 和 OAK4-S 均已通过预生产气候测试验证。

温度结果

在 OAK4 气候验证中,报告了以下结果:
  • 气候测试遵循工业环境测试方法(IEC 60068 系列)。
  • 在温度变化测试期间和之后,性能保持稳定。
  • 校准保持稳定,包括重复拆卸/重新组装循环后。
  • 在验证活动期间未观察到硬件降级。
  • OAK4 全系统部署的工作范围为 -20°C 至 +50°C。
报告:

OAK

基于 RVC2 的 OAK 设备适用于工业用途,工作温度为 -40°C 至 105°C, 而其他组件具有更高的温度范围。

最高温度

在 25°C 环境温度下的通用使用场景中,芯片在全功率运行(即最坏情况下的发热量)时,最高温度约为 70°C, 这使得热裕度至少为 35°C。由于设备在最坏情况下会产生约 45°C 的热量,这意味着最高环境温度 理论上 应为 60°C (105°C-45°C=60°C)。

OAK-D-Lite 最高温度

由于我们希望 OAK-D-Lite 尽可能小巧,我们不得不使用更小的散热器。这意味着最高环境温度约为 40°C。
测试环境 [°C]VPU [°C]HS-CPU [°C]HS [°C]
测试 1308771.567
测试 235947773
测试 3401008878
测试 450///
测试 5501129590
图例:
  • 环境 温度是指设备周围的空气温度
  • VPU 是 RVC2 的温度(由 depthai 报告)
  • HS-CPU 是 VPU 所在外壳的温度
  • HS 是 VPU 对面外壳的温度
测试 1-4 运行所有 3 个摄像头,帧率为 30FPS,立体深度,NN(mobilenet)和视频编码,因此是最大工作负载。 由于测试 4 导致设备崩溃(VPU 温度为 125°C),测试 5 在没有视频编码的情况下进行(仅 NN、立体深度和 3 个摄像头,帧率为 30FPS)。

最低温度

虽然 RVC2 SoC 的最低工作温度为 -40°C,但我们只在最低环境温度 -25.1°C 下测试了我们的设备,并且它们按预期工作。最低温度将取决于计算工作负载,因为 VPU 在全功率运行时会产生更多热量,从而使设备升温。请注意,Pro 版本(OAK-D Pro、OAK-D Pro PoE)板载红外激光点投影仪的工作温度范围为 10°C - 60°C(绝对极限 0°C - 80°C)。如果您想在 0°C 以下使用 Pro 设备,我们建议运行设备(不带投影仪)几分钟,以便设备升温,这也会使激光投影仪升温,希望达到 10°C 以上。

CCM 加热

CCM(紧凑型相机模块)是集成到 OAK 摄像头中的模块。OAK-D 有 3 个 CCM,2 个用于立体对,中间是 RGB 摄像头。 CCM 本身具有不同的工作范围,有些 CCM 的热噪声比其他 CCM 低(例如,在 OAK Lite 摄像头上,这些 CCM 的热噪声更差)。
我们对不同传感器的 CCM 加热进行了一些快速测试; IMX582、IMX214、 OV9282、IMX378。
传感器最高温度 [°C]温差 [°C]
IMX58264°C30°C
IMX21462°C29°C
OV928250°C13°C
IMX37846°C12°C
温差 是指环境温度与 CCM 温度之间的差异。

用于测试的命令

我们使用 depthai_demo 测试了设备在最大负载下的热性能:
Command Line
1python3 depthai_demo.py -sub -lrc -rgbr 2160 --report cpu -enc color -encout /dev/null
此命令具有最大功耗,因此设备具有最高发热量。请注意,RGB 摄像头的帧率设置为 30(-rgbf 30)。如果设置得更高,它将受到神经网络的瓶颈。

我们的测试结果

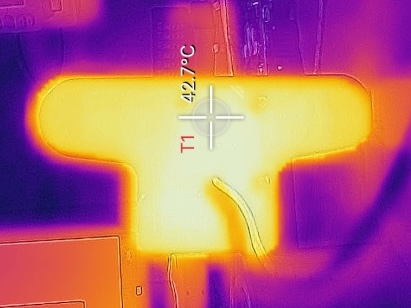

所有设备均在 18°C 至 20°C 的环境温度下进行测试。OAK-D-PCBA 的测试 - 带有黑色阳极氧化和 Laird HD320 TIM 的后散热板:
  • 散热器最高温度:43°C
  • 芯片最高温度:60°C

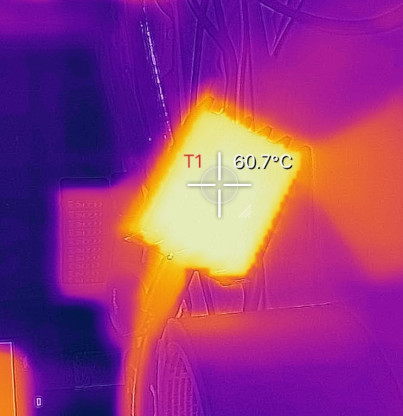

OAK-1-PCBA 的测试,前散热器和 MX 均使用 Tianmai 6.5W/K TIM。MX 使用 TMA-6518 (0.5mm),前部使用 TMA-6500 (2mm)。此测试使用 BW 机加工散热器。
  • 散热器最高温度:61°C
  • 芯片最高温度:73°C

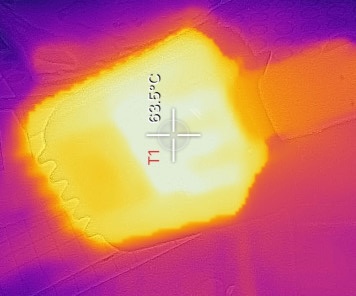

OAK-1 的测试:

  1. 仅使用 6535 背面 TIM:
    • 芯片最高温度:78°C
    • 后散热器最高温度:62°C
    • 前散热器最高温度:60°C
  2. 使用 6510 前部 + 6535 背面 TIM:
    • 芯片最高温度:70°C
    • 后散热器最高温度:59°C
    • 前散热器最高温度:60°C
  3. 使用 T1 OAK-1 样品进行测试:
    • 后散热器最高温度:61°C
    • 前散热器最高温度:63°C
    • 芯片最高温度:73°C
