OAK4

OAK4 摄像机(运行 RVC4)专为振动和冲击常见的恶劣环境(例如建筑设备、移动机器人和工厂安装)而设计。OAK4-D 和 OAK4-S 均通过了预生产气候、振动和机械冲击测试验证。

环境认证标准

OAK4 摄像机根据以下环境测试标准进行认证:
测试标准
气候 + 振动ISO 19014-3:2018 第 5.6 节
机械冲击ISO 19014-3:2018 第 5.7 节
热冲击ISO 19014-3:2018 第 5.9 节

振动认证

OAK4 摄像机根据 ISO 19014-3:2018 第 5.6 节进行认证。测试条件
  • 随机振动
  • 频率:10 Hz 至 2000 Hz
  • 持续时间:每轴 8 小时
  • 轴:X、Y、Z
  • 温度:-20°C 至 +50°C
  • 相对湿度:93%

机械冲击认证

OAK4 摄像机根据 ISO 19014-3:2018 第 5.7 节进行认证。测试条件
  • 半正弦脉冲
  • 峰值加速度:30 g
  • 脉冲持续时间:18 ms
  • 轴:X、Y、Z
  • 每轴 3 次正向冲击和 3 次负向冲击
  • 总冲击次数:18

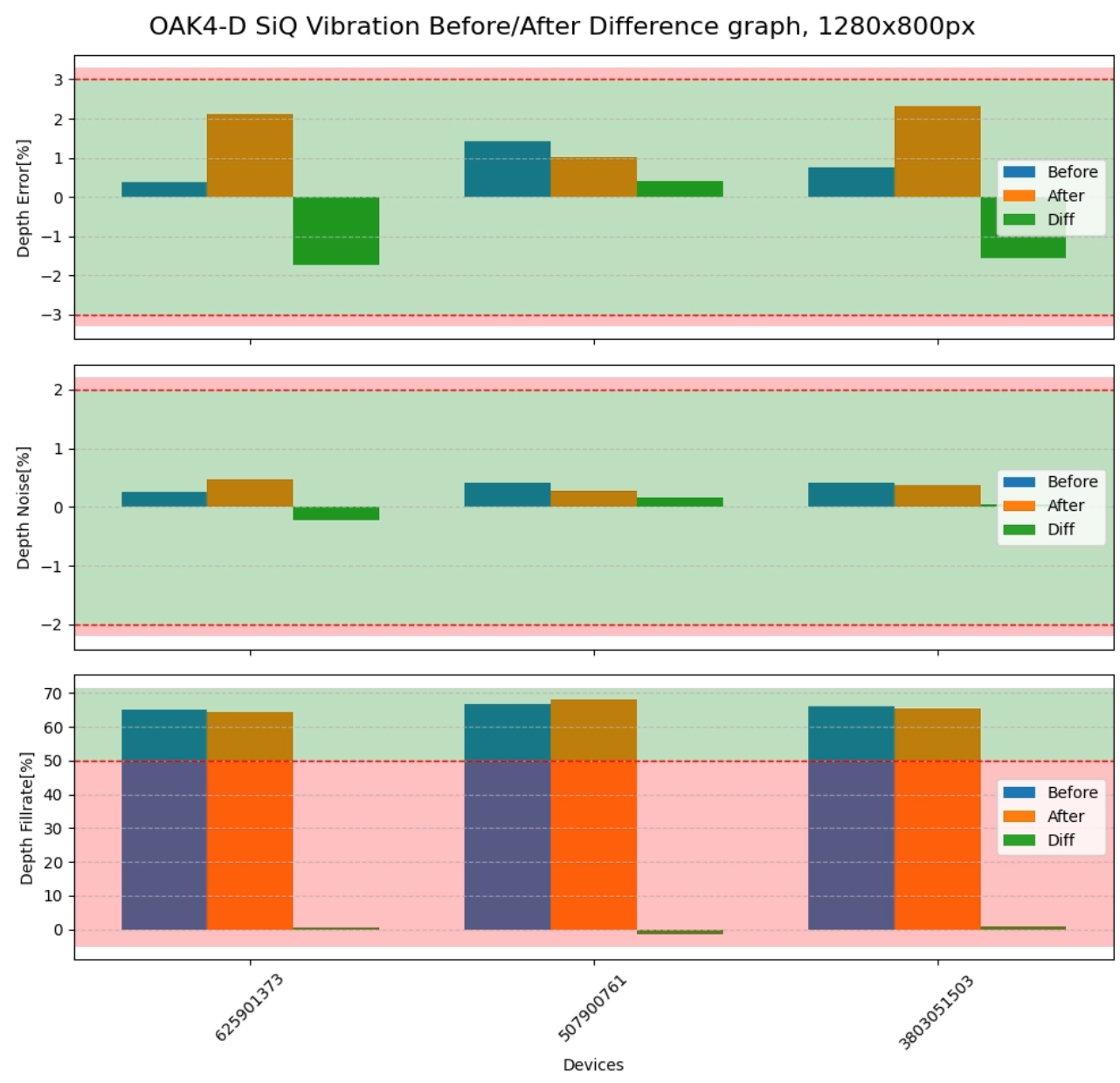

振动结果

在 OAK4 验证测试中,报告了以下结果:
  • 在测试期间和测试后,深度测量性能保持稳定。
  • 未观察到机械退化。
  • 环境认证后,校准保持稳定。
  • OAK4 设备通过了高达 2000 Hz 的振动和 30 g 机械冲击的认证。
有关工作温度范围和热冲击认证,请参阅 工作温度 文档。OAK4-D 和 OAK4-S 气候/振动测试博客文章
报告:

OAK

抗振性

基于 RVC2 的 OAK 摄像机专为需要抗振性的工业环境而设计。这些设备已根据 EN 60068-2-6:2008 进行了测试。测试了以下摄像机系列:
  • OAK-D Pro(间接也包括 OAK-D S2、OAK-D Pro W、OAK-D W)
  • OAK-D Pro PoE(间接也包括 OAK-D S2 PoE、OAK-D W PoE、OAK-D Pro W PoE)
  • OAK-D PoE
间接意味着摄像机在机械和电气上是相同的,仅在安装的图像传感器或附加照明硬件方面有所不同。

振动结果

振动结果在此。我们在振动应力测试前后对摄像机进行了测试,以确定是否发生任何退化。验证了以下参数:
  • 摄像机对焦 – 通过
  • 摄像机角度(变化小于 0.5°) – 通过
  • 立体深度精度 – 通过

振动报告

振动报告在此。根据 EN 60068-2-6:2008,设备进行了正弦振动测试:
  • 频率:5 Hz 至 200 Hz
  • 扫描速率:每分钟 1 倍频程
  • 加速度幅度:50 m/s²
  • 轴:X、Y、Z
振动测试

测试可靠性

所有振动和机械应力测试均由独立的第三方测试实验室 SIQ 执行。
