OAK4 M8 接口指南

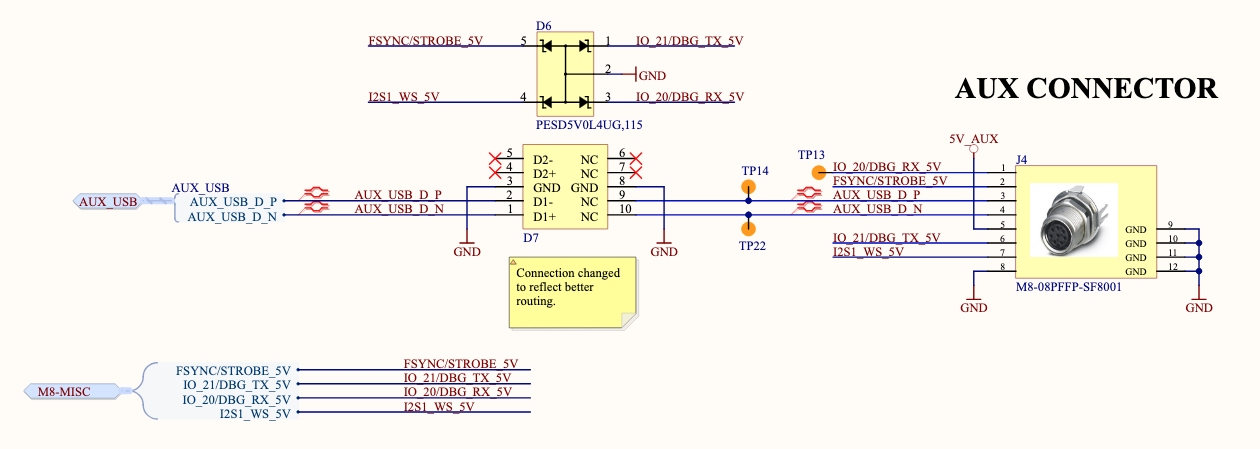

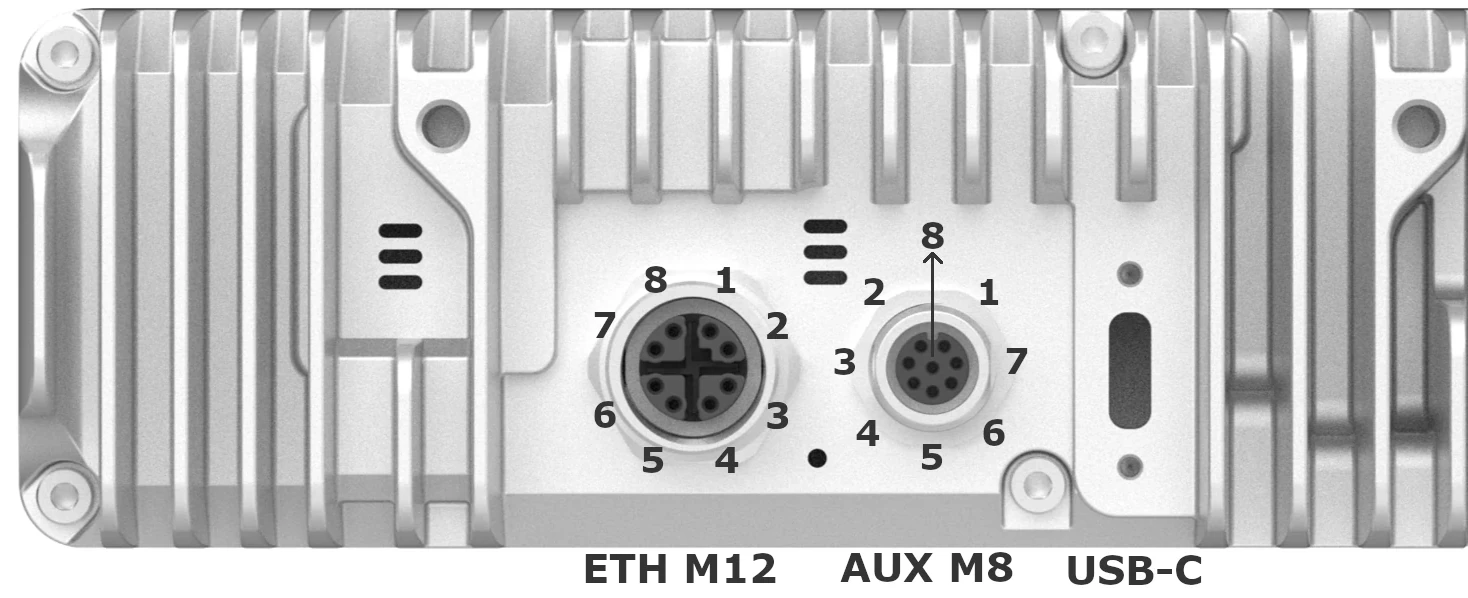

| 引脚 | M12 引脚 | M8 引脚 | M8 功能 |
|---|---|---|---|
| 1 | Eth MX0+ | GPIO_20/5V_RX | 可以是5V GPIO或UART RX |
| 2 | Eth MX0- | FSYNC/STROBE_5V | 默认FSYNC，STROBE可启用 |
| 3 | Eth MX1+ | USB D+ | USB 2.0 主机接口（不能与USB-C接口同时使用） |
| 4 | Eth MX1- | USB D- | USB 2.0 主机接口（不能与USB-C接口同时使用） |
| 5 | Eth MX3+ | 5V | 此引脚用于为连接到M8连接器的配件设备提供5V电源（最大5W）。 |
| 6 | Eth MX3- | GPIO_21/5V_TX | 可以是5V GPIO或UART TX |
| 7 | Eth MX2+ | DET_PIN | 用于检测连接的设备类型，不能用于其他目的 |
| 8 | Eth MX2- | GND | 接地 |
电压电平
OAK4 M8 上的所有接口（USB 除外）均设计为在 5V 逻辑电平下工作。这些信号在内部被电平转换为 1.8V。
