QR 码阅读器

最后更新

演示

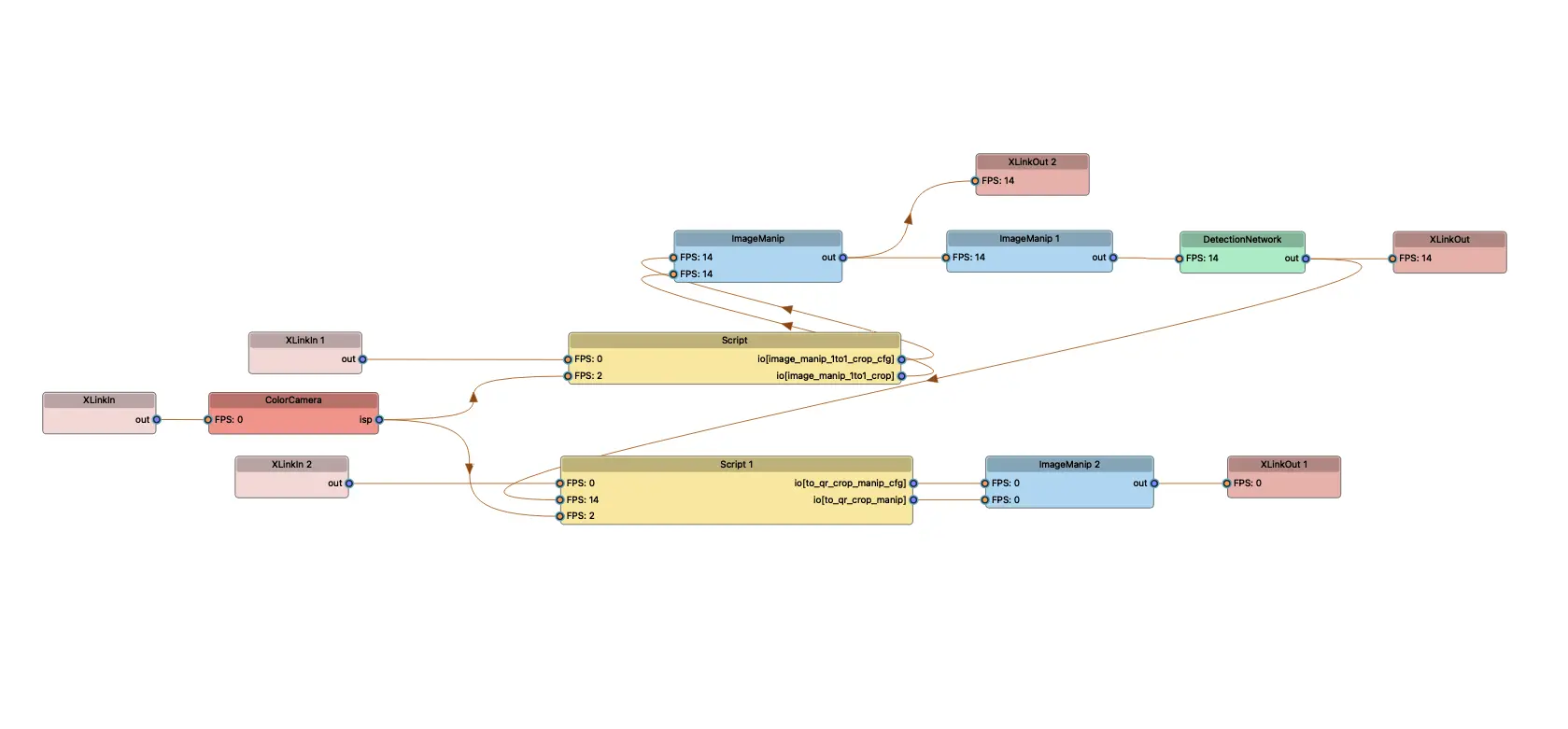

管道

QR 码阅读器

描述

QR 码阅读器应用程序专为充分利用集成到 OAK-1 MAX 中的 IMX582 传感器(32MP = 5312x6000 像素)而设计。对于其他 OAK 型号, 应将其配置为以 4K 分辨率 运行。为了最大限度地发挥高分辨率功能,QR 码检测过程对于 5312x6000 分辨率版本的工作方式如下 (4K 版本遵循类似过程,但裁剪大小不同):
  1. 图像裁剪: 高分辨率图像被分割成九个大小相等的裁剪(1000x1000x3),与 512x512 的神经网络输入帧大小非常接近。
  2. QR 码检测: 对每个裁剪部分运行推理。
  3. QR 码裁剪: 对于每个检测到的 QR 码,在高分辨率图像上进行裁剪。
  4. QR 码解码: 应用程序从这些裁剪中解码 QR 码。
  5. 可视化: 在本地,使用 OpenCV (cv2) 可视化结果,而对于 Luxonis Hub 部署,结果作为图像事件发送。

优点

QR 码阅读器应用程序擅长读取远处或简单地很小,或两者兼而有之的小型 QR 码。在内部测试中,该应用程序使用 OAK-1 MAX 成功检测并__解码了 1 米外 1.3 厘米 x 1.3 厘米的 QR 码__。

局限性

  • 帧率: 在 OAK-1 MAX 上以 5312x6000 分辨率运行时,应用程序最大运行速度为 2 FPS。 在 4K 分辨率下,应用程序达到约 3.3 FPS,分别对应 18 FPS 和 30 FPS 的神经网络推理速度。 此应用程序中使用的 QR 码检测神经网络 (YOLOv8) 最大帧率为 30 FPS。
  • 裁剪分割: 通过减少裁剪数量可以提高应用程序的速度。 将帧分割成 4 个裁剪允许 7-8 FPS,而分割成 2 个裁剪允许高达 15 FPS。
  • 实时视图:在 5312x6000 分辨率下运行时,实时视图以 512x512 分辨率可用。
  • 自动对焦:手动对焦更可取,因为在较低帧率下自动对焦相对较慢。

运行时

大量数据从 OAK 传输到您的控制器(PC、笔记本电脑等),因此使用 USB3 或至少 1Gbps 以太网至关重要。

本地执行

使用以下命令在本地运行应用程序:
Command Line
1python app.py
确保所有依赖项都已安装。

Luxonis Hub 执行

该应用程序在 Luxonis Hub 的 Luxonis Apps 部分中以 QR Code Reader 的形式提供。
